Sortiment výrobků specialisty na křemen PETERMANN-TECHNIK zahrnuje krystaly SMD s velmi nízkým odporem pro extrémně rychlou a spolehlivou oscilaci. Patří k nim řada SMD03025/4 (v keramickém pouzdře 3,2 × 2,5 mm/4paprsky ) a SMD02016/4 (v keramickém pouzdře 2,0 × 1,6 mm/4paprsky). Během našich rozsáhlých testů v obvodech jsme opakovaně zjistili, že záporné vstupní odpory testovaných oscilačních stupňů jsou velmi nízké a že existují dokonce velmi velké rozdíly mezi jednotlivými integrovanými obvody. Aplikace se však musí stále zmenšovat, takže vývojoví inženýři se musí uchýlit k malým krystalovým pouzdrům.

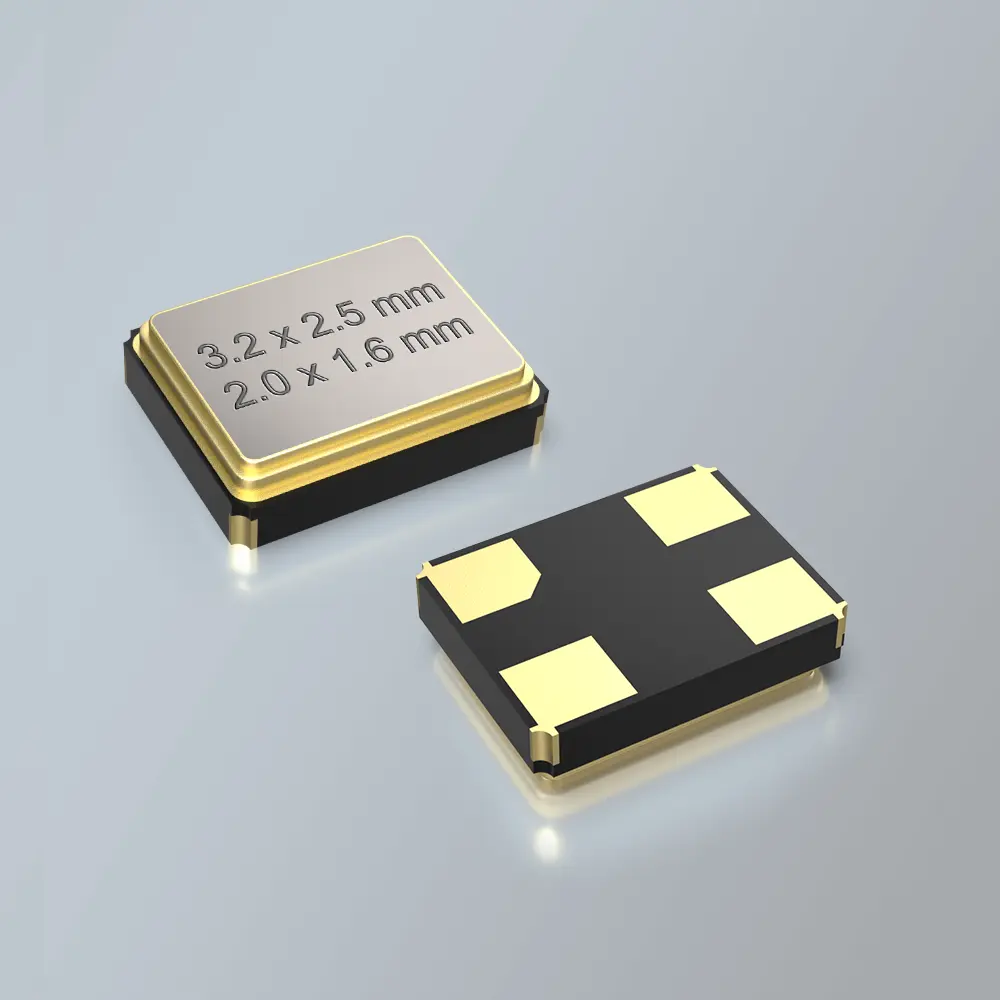

[caption id="attachment_526" align="alignleft" width="300"] Obrázek 1: Krystaly s nízkým ESR pro rychlou přechodovou odezvu[/caption]
Krystaly SMD v menších pouzdrech však mají vyšší odpory ve srovnání s krystaly SMD se stejnou frekvencí ve větších pouzdrech a ve fázi oscilátoru kmitají pomaleji a nestabilněji kvůli vyšším odporům. Například krystaly LOW ESR se standardní frekvencí 32 MHz mají ESR typicky 6 ohmů (řada SMD03025/4) nebo 15 ohmů (řada SMD02016/4). Při použití v rádiových aplikacích umožňují tyto krystaly LOW ESR s frekvencí 32 MHz velmi rychlé a mimořádně spolehlivé přechodové chování, takže příslušné rádiové aplikace mohou optimálně a mimořádně energeticky úsporně vysílat v rámci stanovených pracovních cyklů. Obě řady krystalů lze dodat s frekvenční tolerancí <±10ppmpři 25°C a teplotní stabilitou ±10ppm@-20/+70°C, ±15ppm@-40/+85°C, ±30ppm@-40/+105°C a ±50ppm@-40/+125°C. V obou keramických pouzdrech jsou samozřejmě k dispozici i verze pro automobilový průmysl (AECQ200). Frekvenční spektrum krystalu o rozměrech 3,2 × 2,5 mm je 8 - 80 MHz v základním rozsahu. Krystal 2,0x1,6 mm řady SMD2016/4 je k dispozici ve frekvenčním rozsahu 20 - 64 MHz. Krystal řady SMD03025/4 v keramickém pouzdře 3,2x2,5 mm je nejlevnější dostupnou řadou krystalů na světě. V aplikacích, pro které je keramické pouzdro 3,2x2,5 mm příliš velké, doporučují odborníci společnosti PETRMANN-TECHNIK použít kompaktní verzi řady SMD2016/4 s keramickým pouzdrem 2,0x1,6 mm. Toto pouzdro bylo vyvinuto souběžně s pouzdrem 3,2x2,5 mm jako další velkoobjemové pouzdro a je rovněž k dispozici za velmi příznivou cenu. K dispozici jsou verze obou křemenných řad, které lze použít v pouzdrech svařovaných ultrazvukem. V sortimentu společnosti PETERMANN-TECHNIK jsou samozřejmě k dispozici také krystaly se sníženým odporem 32 768 kHz. Kromě velmi cenově výhodných a vysoce kvalitních výrobků je společnost PETERMANN-TECHNIK již více než 20 let známá a ceněná také pro svou rozsáhlou podporu v oblasti designu a velkých sérií. Krédem společnosti PETERMANN-TECHNIK GmbH je nabízet vše z jedné ruky, aby zákazník mohl velmi rychle uvést výrobek na trh.
Další informace jsou k dispozici na adrese:
NÍZKÝ ESR SMD SCHWINGQUARZ 2,0 x 1,6 mm
NÍZKÝ ESR SMD VIBRAČNÍ ŽIVICE 3,2 x 2,5 mm
Technické dotazy:
Telefon: +49 / (0) 81 91 / 30 53 95
E-mail: info(at)petermann-technik.de
