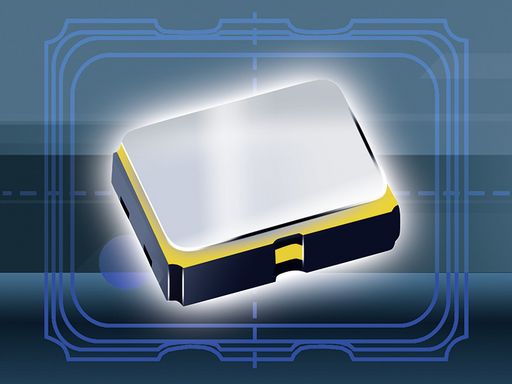

Ve stále větším počtu rádiových aplikací v pásmu pod 1 GHz se pro úzkopásmová rádiová řešení používají levné oscilátory MINI-SMD-TCXO od společnosti PETERMANN-TECHNIK z Landsbergu nad Lechem, aby se díky velmi malým frekvenčním tolerancím oscilátorů MINI-SMD-TCXO dosáhlo výhod v oblasti dosahu. MINI-SMD-TCXO v keramickém pouzdře o rozměrech 2,5 × 2,0 mm/4pad s frekvencemi v rozsahu 16 ~ 32 MHz se používají především ve velkosériové výrobě. Pro aplikace WLAN jsou samozřejmě k dispozici i verze s frekvencí 40 MHz. MINI-SMD-TCXOs 2,5x2,0 mm/4pad jsou obecně k dispozici ve frekvenčním rozsahu 9,6 ~ 52,0 MHz. Díky mimořádně velkým sériovým množstvím lze úsporné MINI-SMD-TCXO nabízet za velmi příznivé ceny. Hlavní výhodou levných obvodů MINI-SMD-TCXO řady TXO2520 je řídicí vstup na pinu 1. TXO2520 lze vypnout pomocí funkce enable/disable, když je rádiová aplikace v režimu spánku, což vede k typické spotřebě proudu 0,4 µA při napájecím napětí 3,3 V DC. Díky tomu je TXO2520 ideální pro použití v rádiových aplikacích napájených z baterie. TXO2520 je k dispozici s napájecím napětím v rozsahu 1,8 ~ 3,3 VDC, takže typická spotřeba proudu během režimu spánku při napájecím napětí 1,8 VDC je menší než 0,4 µA. Standardní teplotní stabilita je specifikována na ±2,5 ppm při teplotách -40/+85 °C, stárnutí je ±1 ppm za rok. Samozřejmostí je, že levné zařízení MINI-SMD-TCXO řady TXO2520 má velmi krátkou dobu povolení, takže TCXO lze velmi rychle probudit pro krátkodobý přenos rádiových telegramů. Kromě toho velmi nízký fázový šum MINI-SMD-TCXO umožňuje vynikající násobení frekvence. Optimalizovaná řešení řady TXO2520 jsou k dispozici pro mnoho výrobců rádiových čipů. Aby bylo možné zákazníkům nabídnout velmi krátkou dobu uvedení na trh, mohou specialisté společnosti PETERMANN-TECHNIK jako technickou přidanou hodnotu poskytnout také analýzy aplikací, analýzy obvodů, vývoj obvodů a simulace obvodů. K dispozici jsou referenční návrhy. Vše z jedné ruky je krédem společnosti PETERMANN-TECHNIK, aby zákazníkům poskytla tu nejlepší možnou podporu.
Další informace jsou k dispozici na adrese:
nebo na
Technické dotazy:
Telefon: 0 81 91 / 30 53 95
E-mail: info(at)petermann-technik.de
