To ví každý vývojový a výrobní specialista! Křemenné krystaly se nesmí zpracovávat ultrazvukem - ani pájením, ani čištěním! Při vysokofrekvenčním pájení nebo čištění dochází k poškození křemenných rezonátorů.
Společnost PETERMANN-TECHNIK z Landsbergu nad Lechem jako první na světě představuje křemenný krystal SMD v miniaturizovaném keramickém pouzdře o rozměrech 3,2 × 2,5 mm, který byl speciálně vyvinut pro použití v aplikacích, jejichž pouzdra se utěsňují ultrazvukem. Senzace!
Mezitím se krystal SMD v pouzdře o rozměrech 3,2 × 2,5 mm/4pad (řada SMD03025/4 ) stal cenově nejvýhodnějším miniaturizovaným krystalem SMD v keramickém pouzdře. Z tohoto důvodu je jen logické, že krystal vhodný pro ultrazvukové zpracování je k dispozici v nejoblíbenějším pouzdře 3,2x2,5 mm/4pad.

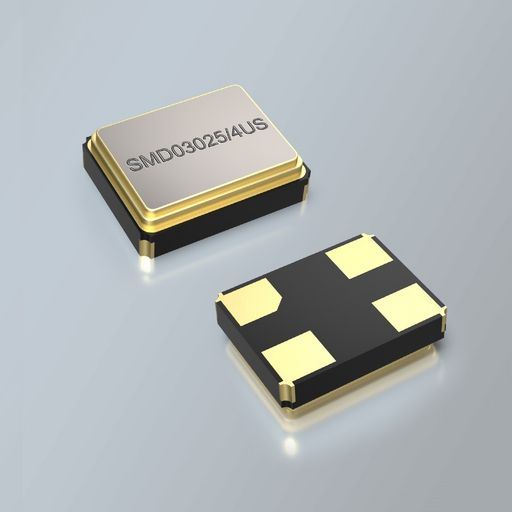

Krystaly SMDvhodné pro ultrazvukové zpracování řady "SMD03025/4US" lze pájet a čistit ultrazvukem. Tento křemen, jehož křemenný rezonátor v pouzdře má speciální ultrazvukově odolnou montáž, je určen pro ultrazvukové frekvence 15 kHz, 20 kHz, 35 kHz a 40 kHz.
"SMD03025/4US", který je k dispozici ve frekvenčním rozsahu 12 - 40 MHz, lze dodat s frekvenční tolerancí od ±10 ppm při +25 °C a s teplotní stabilitou od ±10 ppm v teplotním rozsahu -20/+70 °C. V průmyslovém teplotním rozsahu -40/+85 °C je nejtěsnější teplotní stabilita ±15ppm.
Vzhledem k velmi příznivé ceně lze ultrazvukově odolný univerzální krystal vyráběný v čistých prostorách použít ve všech aplikacích, které vyžadují velmi levný SMD krystal s vynikajícími parametry a mimořádnou životností, například v automobilovém, lékařském, vestavném, průmyslovém, komerčním, IoT, WIFI, rádiovém (WLAN, ISM, KNX, ZigBee, Z-Wave atd.), spotřebitelském, telekomunikačním atd. sektoru.
Sortiment výrobků PETERMANN-TECHNIK samozřejmě zahrnuje i řešení s frekvencí 32 768 kHz (krystaly a oscilátory s velmi nízkým výkonem).
Kromě velmi rozsáhlého sortimentu nabízejí specialisté společnosti PETERMANN-TECHNIK také fundované produktové poradenství. V případě potřeby lze také provést velmi rozsáhlé analýzy obvodů/simulace obvodů vlastním inženýrským oddělením. Analýzy jsou prováděny v souladu s normami DIN/IEC60444 pro oscilační krystaly a zahrnují testy oscilační bezpečnosti (stanovení přesné oscilační rezervy), stanovení proudu krystalu a mnoho dalších testů.
Velmi obsáhlá závěrečná zpráva poskytuje informace o obvodu a v případě potřeby obsahuje návrhy na úpravy nebo potvrzuje správné dimenzování testovaného obvodu. Sériová podpora probíhá v koordinaci s technickým oddělením, oddělením nákupu, výroby a kontroly kvality zákazníka. Cílem je poskytnout zákazníkovi velmi rychlé uvedení na trh díky velmi komplexní nabídce služeb.
Další informace naleznete na adrese:
SMD quartz 3,2 x 2,5 mm pro ultrazvuk
SMD křemen 2,0 x 1,6 mm pro ultrazvuk
