Řešení s frekvencí 32 768 kHz
Sortiment výrobků zahrnuje krystaly, křemenné oscilátory, křemíkové oscilátory s velmi nízkou spotřebou a RTC.

32 768 kHz ŘEŠENÍ

Společnost PETERMANN-TECHNIK dodává nejrozsáhlejší sortiment levných a vysoce výkonných řešení pro frekvenci 32,768 kHz. Sortiment zahrnuje krystaly, krystalové oscilátory, křemíkové oscilátory s velmi nízkou spotřebou a RTC.

Krystaly s frekvencí 32,768 kHz jsou k dispozici s tolerancí frekvence při 25 °C od ±10 do ±20 ppm ve standardním teplotním rozsahu -40/+ 85 °C. Na vyžádání jsou k dispozici řešení pro automobilový průmysl na bázi AECQ200 nebo AECQ100.

Křemíkové oscilátory MICRO-SMD s frekvencí 32,768 kHz jsou předurčeny pro použití v bateriově napájených řešeních, jako jsou Bluetooth Low Energy, IoT, nositelná zařízení, RTC, mobilní komunikace, inteligentní měření, inteligentní bydlení, spotřebitelské, lékařské a průmyslové aplikace atd., a nabízejí vynikající výkonnostní údaje a velmi příznivé ceny. Křemíkový oscilátor v pouzdře MICRO-SMD o rozměrech 2,0x1,2 mm umožňuje přímou náhradu krystalů s frekvencí 32,768 kHz řady 2012, protože obě řešení s frekvencí 32,768 kHz mají stejné rozměry uspořádání.

Díky jedinečné a extrémně nízké spotřebě proudu <1,0 µA zaujmou křemíkové oscilátory SMD s frekvencí 32,768 kHz velmi úzkými frekvenčními tolerancemi ±5 ppm (celkově) až ±10 ppm (počáteční) a výrazně tak překonávají teplotní stabilitu běžných křemenných krystalů a krystalových oscilátorů s frekvencí 32,768 kHz.

Standardní rozměry pouzdra jsou 1,5 × 0,8 mm nebo 2,0 × 1,2 mm v závislosti na typu. Na rozdíl od běžných křemenných krystalů umožňují řady ULPO a ULPPO díky výstupnímu signálu kompatibilnímu s LVCMOS taktovat několik integrovaných obvodů (MCU, RTC, BLE atd.) současně. Kromě toho se u těchto oscilátorů MICRO-SMD již nepoužívají externí obvodové kondenzátory, což ve srovnání s křemennými krystaly šetří další místo na desce plošných spojů a díky výrazně menším nárokům na prostor také náklady na desku plošných spojů. Celková spotřeba energie řešení BLE s ULPO nebo ULPPO je o dobrých 60 % nižší než při použití křemenného krystalu s frekvencí 32 768 kHz.

Krystaly SMD 32,768 kHz

 Product NamePackageProduct CategoryDimensions in mm (W x D x H)Frequency RangeData SheetSampleProduct
M1610 (AVAILABLE IN STOCK)
M1610 (AVAILABLE IN STOCK) SMD Ceramic/2padkHz Crystal1.6 x 1.0 x 0.45 mm 32.768 kHz PDF Request Enquiry
M2012 (AVAILABLE IN STOCK)
M2012 (AVAILABLE IN STOCK) SMD Ceramic/2padkHz Crystal2.0 x 1.2 x 0.60 mm 32.768 kHz PDF Request Enquiry

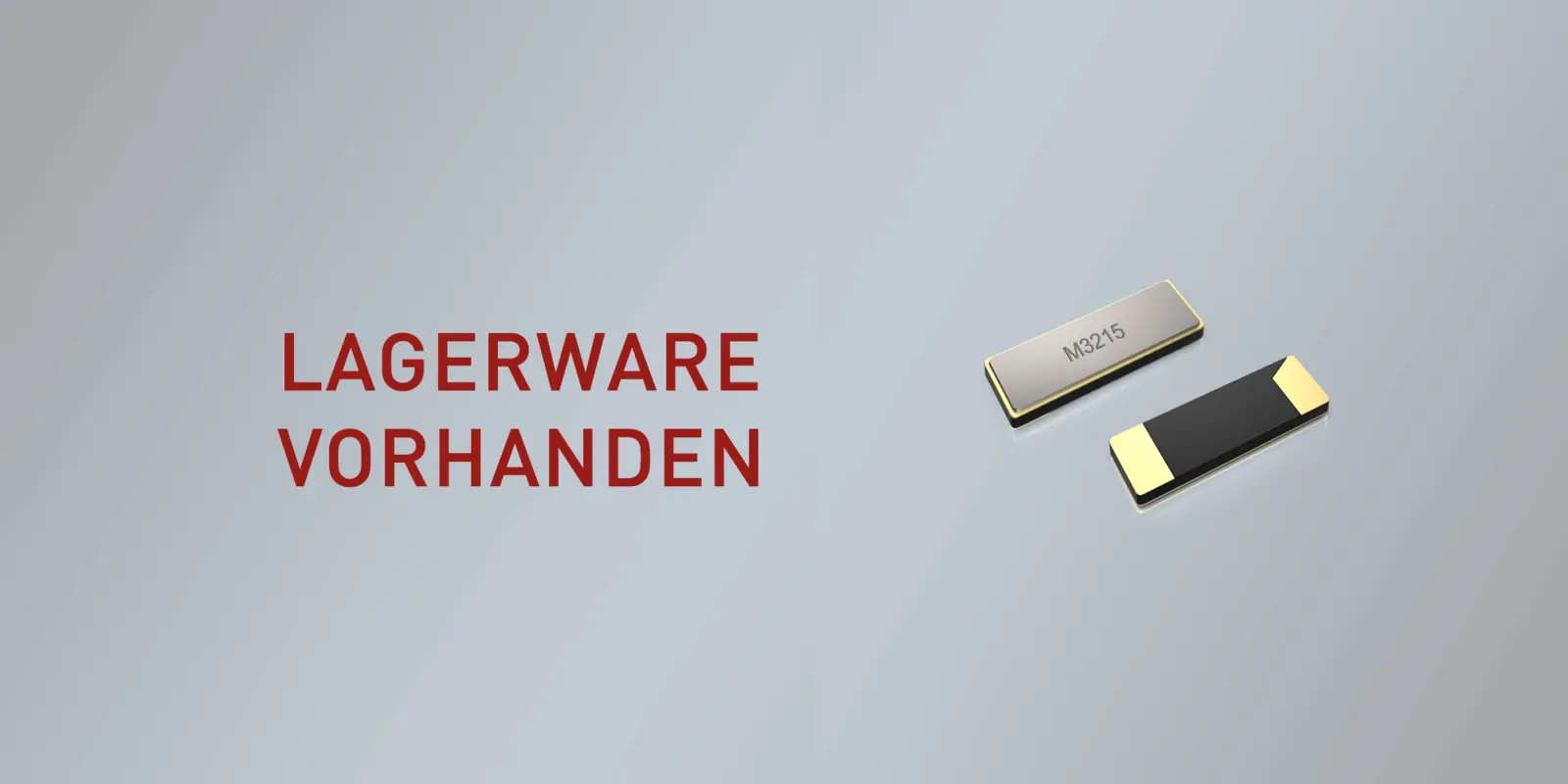

M3215 (AVAILABLE IN STOCK)
M3215 (AVAILABLE IN STOCK) SMD Ceramic/2padkHz Crystal3.2 x 1.5 x 0.75 mm 32.768 kHz PDF Request Enquiry
M3215HT (High Temp. -40/+125°C)
M3215HT (High Temp. -40/+125°C) SMD Ceramic/2padkHz Crystal3.2 x 1.5 x 0.75 mm 32.768 kHz PDF Request Enquiry
M3215RR (50 kΩ - low power design)
M3215RR (50 kΩ - low power design) SMD Ceramic/2padkHz Crystal3.2 x 1.5 x 0.90 mm 32.768 kHz PDF Request Enquiry
M3215A (AEC-Q200)
M3215A (AEC-Q200) SMD Ceramic/2padkHz Crystal3.2 x 1.5 x 0.75 mm 32.768 kHz PDF Request Enquiry

SMD krystalové oscilátory 32,768 kHz

 Product NamePackageDimensions in mm (W x D x H)Frequency RangeSupply VoltageOutput SignalData SheetSampleProduct
SPXO
SPXO SMD Ceramic/4pad2.5 x 2.0 x 1.0 mm 32.768 kHz VDC HCMOS/CMOS PDF Request Enquiry
SPXO
SPXO SMD Ceramic/4pad3.2 x 2.5 x 1.2 mm 32.768 kHz VDC HCMOS/CMOS PDF Request Enquiry

Křemíkové oscilátory s velmi nízkou spotřebou 32,768 kHz

 Product NamePackageDimensions in mm (W x D x H)Frequency RangeSupply VoltageOutput SignalData SheetSampleProduct
ULPO-RB1
ULPO-RB1 SMD QFN/4pad1.5 x 0.8 32.768 kHz 1.2 - 3.63 VDC LVCMOS PDF Request Enquiry
ULPO-RB2
ULPO-RB2 SMD QFN/4pad2.0 x 1.2 32.768 kHz 1.2 - 3.63 VDC LVCMOS PDF Request Enquiry
ULPO = oscilátor s velmi nízkým výkonem; ULPPO = oscilátor s velmi nízkým výkonem a vysokou přesností.
