Velmi nízká spotřeba energie a vynikající hodnoty jitteru jsou stejně důležité jako velmi příznivé ceny, velmi rychlá dostupnost vzorků a sériové množství. Frekvenční stabilita je k dispozici pro XO od +-10 ppm při -40/+85 °C v pouzdrech od 3,2x2,5 mm nebo TC&VCTCXO v pouzdrech od 3,2x2,5 mm s teplotní stabilitou +-2,5 ppm při -40/+85 °C. Verze LVCMOS, LVDS a CML jsou k dispozici s napájecím napětím od 1,8 VDC nebo LVPECL, HCSL a LVDS od 2,5 VDC. Křemíkové diferenciální oscilátory mohou nahradit odpovídající křemenné oscilátory a vytvářet tak velký potenciál úspor.
Produktová řada diferenciálních křemíkových oscilátorů s nízkou spotřebou energie (řada XO - DLPO ) zahrnuje řešení ve frekvenčním rozsahu 1,0 - 625625 MHz v závislosti na verzi, včetně verzí, které jsou speciálně optimalizovány pro požadavky 10GB Ethernetu, SONET, SATA, SAS, Fibre Channel a PCI Express. Mezi typické aplikace diferenciálních křemíkových oscilátorů patří aplikace v oblasti telekomunikací, sítí, Ethernetu, přístrojů, úložišť, serverů a průmyslových řídicích systémů.
Ve srovnání s běžnými křemennými diferenciálními oscilátory vyžadují diferenciální křemíkové oscilátory méně než poloviční spotřebu energie a mají frekvenční stabilitu ±10 ppm při teplotách -40/+85 °C. K dispozici jsou řešení s výstupními signály LVCMOS, LVDS a CML od 1,8 VDC nebo LVPECL, HCSL a LVDS od 2,5 VDC.

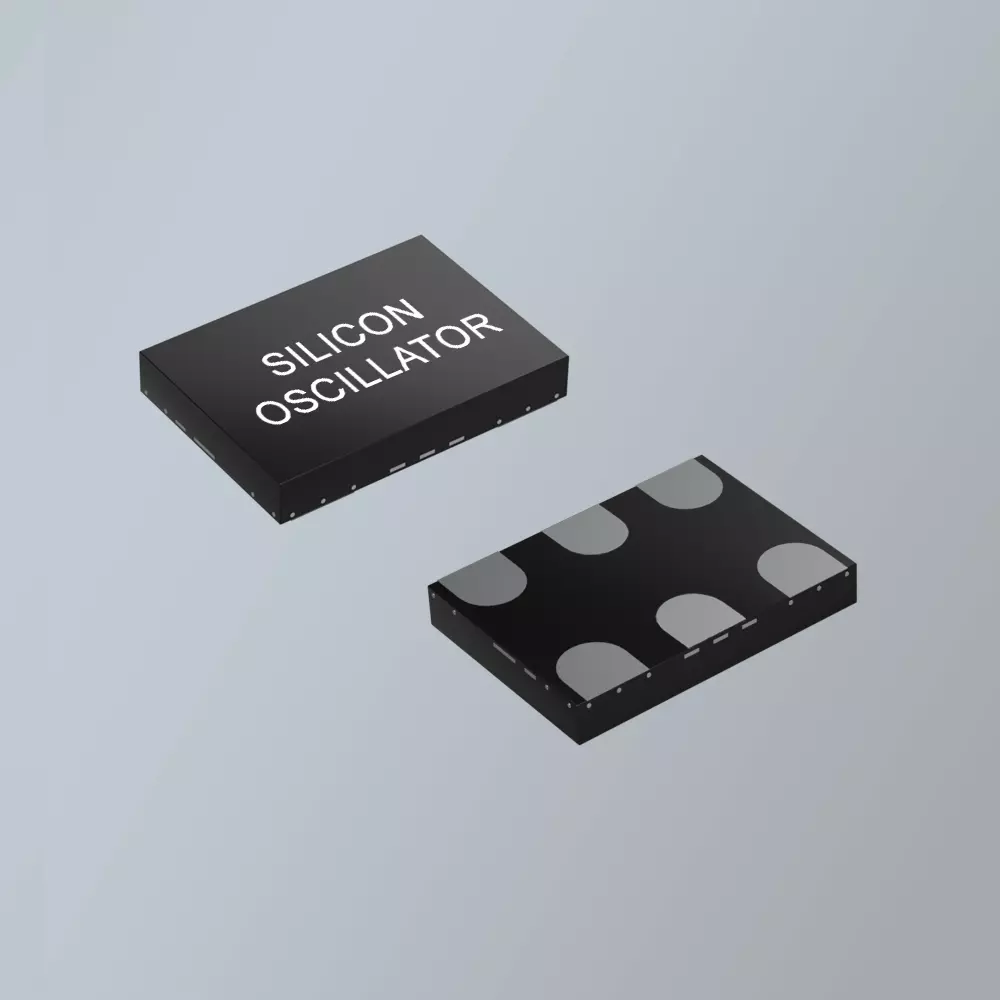

Diferenciální křemíkové oscilátory řady DLPO jsou k dispozici v pouzdrech 6Pad 3,2x2,5, 5,0x3,2 a 7x5 mm a lze je použít ve stejných uspořádáních jako křemenné diferenciální oscilátory jako přímou 100% náhradu křemenných řešení. Aby se snížil odběr proudu na 10 µA, když se nepoužívá, mají všechny verze funkci ST (stand-by) na pinu 1. Je zaručeno velmi rychlé přechodové chování max. 10 ms po zapnutí a také vynikající nízké stárnutí ±1ppm max. po prvním roce.
Vzorky diferenciálních křemíkových oscilátorů lze odeslat ještě týž den v libovolném kmitočtu v rozsahu 1 - 625 MHz s ±20ppm při teplotě -40/+85 °C s napětím 1,8 - 3,3 V DC, pokud byly vzorky objednány u společnosti PETERMANN-TECHNIK do 14:00. Pokud jsou požadovány jiné parametry, lze vzorky oscilátorů nebo sériová množství ještě zajistit ve velmi krátké době.
Diferenciální verze TC&VCTCXO řady DTCVCTO a HFDTCVCTO jsou standardně k dispozici s teplotní stabilitou +-2,5 ppm při -40/+85 °C a desetiletým stárnutím +-5 ppm a vyznačují se velmi širokým rozsahem řídicího napětí až +-50 ppm. Řešení TC&VCTCXO nabízejí také velmi nízkou hodnotu jitteru, velmi nízkou spotřebu energie, velmi malé rozměry pouzdra a velmi příznivé ceny.
Použitím diferenciálních křemíkových oscilátorů lze dosáhnout rozsáhlého potenciálu úspor. Informace o obvodech jsou zdokumentovány v datových listech. Pokud údaje nestačí k rychlému návrhu, specialisté společnosti PETERMANN-TECHNIK jsou vždy k dispozici se svými zkušenostmi, radou a pomocí. Díky svému specializovanému design-in inženýrství může PETERMANN-TECHNIK poskytnout zákazníkům odpovídající podporu, která umožní velmi krátké uvedení na trh. Cenové a logistické systémy přizpůsobené dodavatelskému řetězci by měly zákazníkovi pomoci výrazně snížit jeho náklady na vývoj, kvalifikaci, komponenty, nákup a infrastrukturu a zároveň zvýšit jeho flexibilitu.
Zjistěte si nyní více informací:
SMD DIFFERNCIÁLNÍ OSCILLÁTORY 1 - 625 MHz
nebo
Technické otázky:
Telefon: 0 81 91 / 30 53 95
E-mail: info(at)petermann-technik.de
