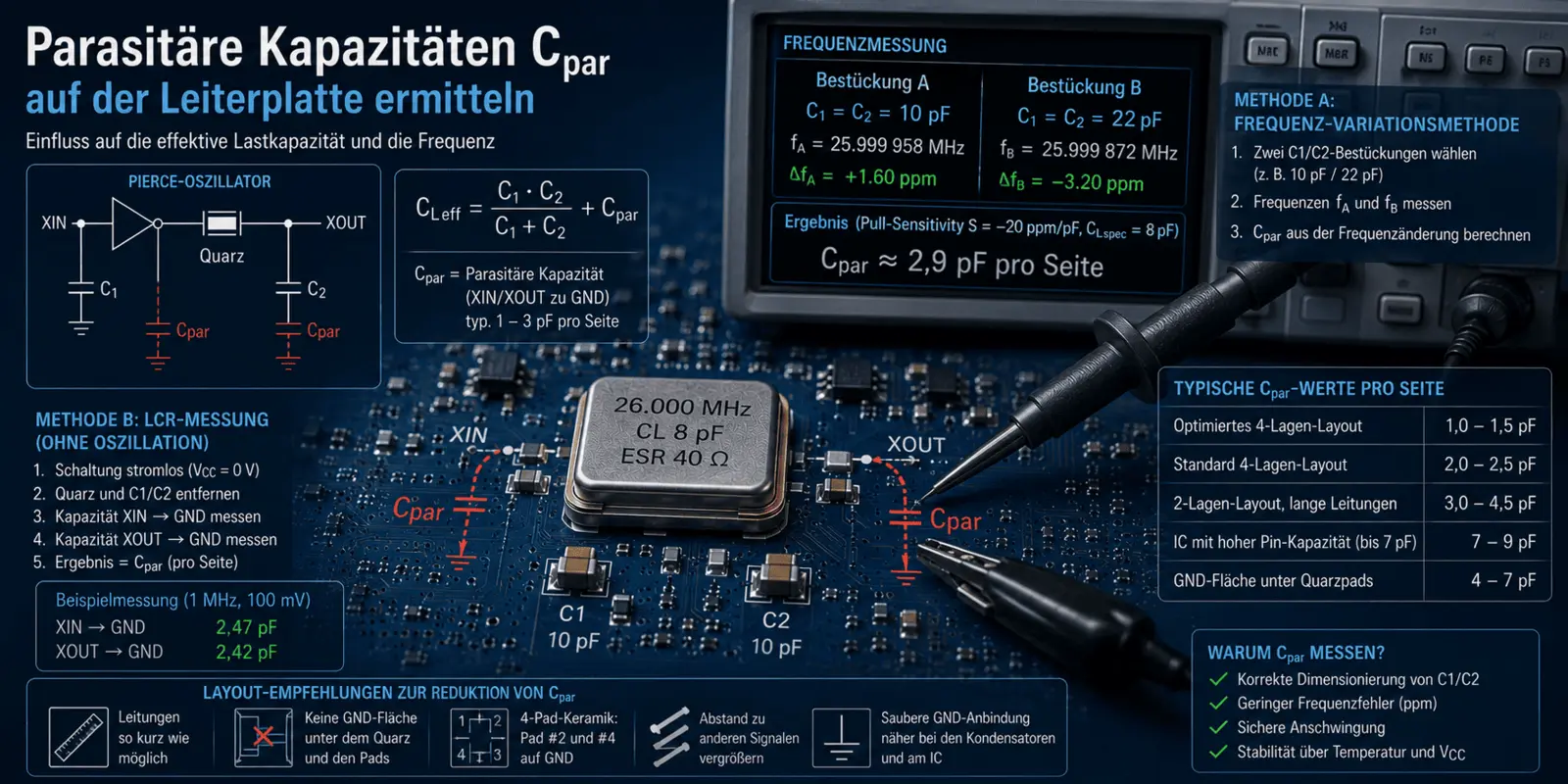

Praktické metody měření pro příspěvek "Optimalizace křemenných krystalů pro integrované obvody" - sekce B a 5
K článku v encyklopedii : Optimální přiřazení krystalů k integrovaným obvodům
O čem to celé je
Parazitním kapacitám (Cpar) mezi XIN/XOUT a zemí se nelze vyhnout. Jsou tvořeny kapacitou vývodů IC, kapacitou stop, kapacitou podložky a kapacitou pouzdra. Typické hodnoty se pohybují mezi 1 pF a 3 pF na každé straně, v nepříznivých uspořádáních nebo při kapacitách vývodů IC až 7 pF dokonce výrazně vyšší.
Tyto kapacity zvyšují efektivní kapacitu zátěže, snižují velikost -Rneg a posouvají pracovní bod oscilátoru. Zvláště kritické jsou konstrukce s nízkou specifikovanou hodnotou CL (MHz quartz ≤ 10 pF, 32,768 kHz quartz ≤ 6 pF) - parazitní kapacity zde mají silný procentuální vliv.
Tento příspěvek popisuje dvě praktické metody kvantitativního stanovení Cpar.
Proč je třeba měřit Cpar
Z pravidel datových listů se často počítá Cpar = 2 pF. Skutečný rozptyl v různých uspořádáních je však značný:
| Typ rozložení | Cpar typický | Vliv na CL_eff |
|---|---|---|
| 4vrstvá deska plošných spojů, krátké vývody, křemen přímo u integrovaného obvodu | 1,0 - 1,5 pF | minimální |
| 4vrstvá deska plošných spojů, standardní uspořádání s 5 mm vývody | 2,0 - 2,5 pF | normální, nutno zohlednit ve faktuře |
| 2vrstvá deska plošných spojů, dlouhé vývody (> 10 mm) | 3,0 - 4,5 pF | výrazná, možná chyba frekvence CL > 10 ppm |
| IC se zvýšenou kapacitou vývodů (CIN až 7 pF) | 7 - 9 pF | převažuje kapacitní bilance |
| GND oblast přímo pod křemennými podložkami | 4 - 7 pF | Chybné rozložení, nutno opravit |
Metoda A: Metoda variací frekvence (doporučená)
Dvě měření frekvence s různými konfiguracemi C1/C2 poskytují Cpar nepřímo prostřednictvím změny frekvence. Tato metoda je nejspolehlivější, protože měří Cpar za skutečných provozních podmínek (včetně kapacity vývodů IC při jmenovitém napětí a provozní teplotě).
Zařízení
- Čítač frekvence s rozlišením ≥ 0,1 ppm s referencí GPS nebo OCXO
- Dvě sady přesných kondenzátorů C0G/NP0 (±1 %), např. C_A = 10 pF a C_B = 22 pF
- FET sonda se vstupní kapacitou ≤ 1 pF (na XOUT)
- Známá tahová citlivost S [ppm/pF] použitého krystalu (z datového listu, měření nebo protokolů o měření přiložených k našim dodávkám vzorků)
Postup měření
- Umístění A: C1 = C2 = C_A. Po 60 s přechodové odezvy změřte frekvenci f_A, Δf_A = (f_A - f_nenn)/f_nenn v ppm.
- Uložení B: C1 = C2 = C_B. Změřte frekvenci f_B, vypočítejte Δf_B.
- Obě uložení se vztahují ke stejné citlivosti na tah. Cpar vyplývá ze soustavy rovnic.
.
Výpočet
Při CL_eff_A = C_A/2 + Cpar a CL_eff_B = C_B/2 + Cpar a Δf = S - (CL_eff - CL_spec) vyplývá následující:
Cpar = CL_spec + (Δf_A / S) - C_A / 2
Pro kontrolní účely lze Cpar vypočítat analogicky ze sestavy B - oba výsledky by se měly shodovat v rozmezí ±0,3 pF. Pokud se odchylují více, svědčí to o nesprávné citlivosti tahu, nesprávně rozpoznaném CL_spec nebo silném ovlivnění úrovně pohonu.</p
<h3>Příklad výpočtu
Krystal: 26 MHz, CL_spec = 8 pF, S = -20 ppm/pF.
| Populace | C1 = C2 | Δf měřeno | CL_eff od Δf |
|---|---|---|---|
| A | 10 pF | +1,60 ppm | 7,92 pF |
| B | 22 pF | -3,20 ppm | 8,16 pF |
Cpar_A = 7,92 pF - 10/2 = 2,92 pF
Cpar_B = 8,16 pF - 22/2 = -2,84 pF
Hodnoty se neshodují (rozdílné znaménko). Důvod: Pro konfiguraci B je CL_eff větší než CL_spec, proto je odchylka záporná. Pro správnou interpretaci použijte formulaci se správným znaménkem:
CL_eff_A = 5 + Cpar = 7,92 → Cpar = 2,92 pF
CL_eff_B = 11 + Cpar = 8,16 ... ?
Druhá rovnice vykazuje nesrovnalost: 11 + Cpar nemůže být 8,16. To znamená, že při C_B = 22 pF je krystal provozován nad svou CL_spec a lineární aproximace ztrácí platnost. V takovém případě zvolte dvě sestavy s menším rozpětím (např. C_A = 12 pF, C_B = 18 pF) nebo proveďte přesný výpočet ekvivalentního schématu krystalu.
Poznámka: Frekvenční metoda funguje nejlépe, pokud obě umístění vedou k hodnotám CL_eff kolem CL_spec. Cpar ≈ 2,9 pF ze sestavy A je zde smysluplným výsledkem.
Metoda B: Měření LCR při vypnutém stavu
Doplňková metoda, která nevyžaduje kmitání. Je vhodná pro charakterizaci prototypů a pro porovnávání variant uspořádání.</p
<h3>Nastavení měření
- Přesný LCR metr se signálem 1 MHz (např. Keysight E4980AL, HP 4284A)
- Měřicí signál ≤ 100 mV, aby se zabránilo namáhání vstupních diod IC
- Obvod zcela bez napětí (VCC = 0 V, bez baterie)
.
Provedení
- Vyjměte křemenný krystal z patice (pro SMD: odpájejte nebo neosazujte)
- Bez C1 a C2 (neosazené): Změřte kapacitu XIN → GND a XOUT → GND. Tím získáte odhad kapacity čistého kolíku a dráhy vůči zemi.
- S namontovanými C1 a C2: Změřte opět kapacitu XIN → GND a XOUT → GND. Rozdíl oproti měření bez kondenzátorů musí odpovídat hodnotám C1/C2 plus malá bludná kapacita (< 0,5 pF).
- Cpar ≈ naměřená hodnota bez C1/C2.
Omezení metody LCR Kapacita vývodů integrovaného obvodu je závislá na napětí a mezi vypnutým a zapnutým stavem se obvykle mění o 0,5 - 1,5 pF. Měření LCR proto poskytuje pouze dolní mez provozního Cpar. Pro absolutní přesnost použijte frekvenční metodu (metoda A). |
Vlivy rozložení na Cpar
| Měření rozložení | Vliv na Cpar | Doporučení |
|---|---|---|
| zkrátit stopu o 5 mm | -0,3 až -0,5 pF | vždy |
| Odstranit oblast GND pod křemennými podložkami | -1,0 až -2,5 pF | Vždy, ať už pro křemenné krystaly MHz nebo kHz = žádná zem přímo pod křemenným krystalem |
| Křemenné podložky č. 2 a 4 umístěte na GND (4 podložky keramické) | +0 pF, ale zlepšení EMC | doporučuje se, ale zadejte jednou před jemným nastavením frekvence |
| Místo stopy na GND | minimální | pouze pokud si to vynucuje směrování |
| Posuňte krystal ze spodní strany desky plošných spojů | +0,5 - 1,0 pF | vyhněte se, pokud je to možné |
| dodatečná signální stopa ve vzdálenosti < 1 mm | +0,3 až +1,0 pF | vyhnout se za každou cenu |
Doporučení pro návrhy s nízkým obsahem CL
V aplikacích napájených z baterií výrobci integrovaných obvodů často specifikují krystaly s velmi nízkými kapacitami zátěže (křemen na MHz obvykle 8 pF, křemen na 32,768 kHz až 3 - 4 pF). V takových konstrukcích:
- Použijte kondenzátory C1 a C2 s tolerancí 1 % C0G/NP0
- Ověřte Cpar měřením frekvence jednou za rozložení
- Maximálně 3 mm stopy mezi vývodem IC a podložkou krystalu
- Žádné signálové vedení pod krystalem nebo přímo vedle něj
- Vyhrazený ostrůvek GND pro kondenzátory obvodu
.
TS (citlivost ladění) v ppm/pF: Výrobci integrovaných obvodů stále častěji doporučují používat oscilační krystaly s nízkou kapacitou zátěže (MHz = <6pF, 32,768 kHz = 4pF). Menší zatížení XIN/XOUT snižuje spotřebu energie IC, a tím prodlužuje životnost baterií a zvyšuje přechodovou odezvu. Na frekvenční straně to však pro vývojového inženýra představuje velký problém. Je to proto, že čím nižší je kapacita zátěže křemíku, tím větší je citlivost na odběr v ppm/pF (fyzikální legislativa). Pro běžný řídicí obvod je to nepodstatné, ale pro rádiovou aplikaci je tato hodnota zásadní. Proto doporučujeme v rádiových aplikacích používat pro C1 a C2 toleranci maximálně 1 %, aby se ze strany generoval co nejmenší kapacitní frekvenční posun (posun pracovní frekvence). Kromě toho by se neměla zanedbávat kapacitní tolerance na XIN/XOUT, která může být až 25 %. |
Omezení metody LCR
Kapacita vývodů IC je závislá na napětí a mezi vypnutým a zapnutým stavem se obvykle mění o 0,5 - 1,5 pF. Měření LCR proto poskytuje pouze dolní mez provozní hodnoty Cpar.</p
<h2>Pro absolutní přesnost použijte frekvenční metodu (metoda A)</h2
<h2>Další informace
Vliv parazitních kapacit na pracovní bod, přechodovou odezvu a frekvenční přesnost je popsán v praktické příručce "Optimální ladění krystalů k integrovaným obvodům" (části B a 5). Tento příspěvek ukazuje, jak kvantitativně určit Cpar na vaší desce a snížit je pomocí cílených opatření v rozložení.
