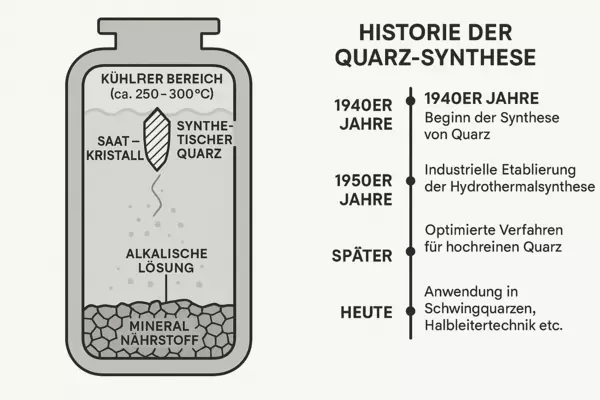

1. historie výroby syntetického křemene
Rané použití přírodního křemene
- Až do poloviny 20. století se používal převážně přírodní křemen - např. z nalezišť v Brazílii, na Madagaskaru nebo v USA.
- Poptávka po vysoce čistém, málo defektním a specificky orientovaném křemeni pro oscilační křemenné krystaly masivně vzrostla zejména během druhé světové války (radar, radiotechnika).
- Přírodní křemen však často vykazoval inkluze, mřížkové vady nebo dvojčata, což vedlo k nestabilním frekvencím.
Vývoj syntetických krystalů křemene
- Ve 40. letech 20. století se začalo se syntézou křemene v tzv. hydrotermálních zařízeních - procesem, který napodobuje přírodní podmínky růstu.
- Od 50. let 20. století se hydrotermální syntéza prosadila v průmyslovém měřítku.
- Později byl proces optimalizován pro výrobu křemenných bloků svysokou čistotou a bez vad, především pro polovodičovou a frekvenční techniku.
2. výroba syntetických křemenných bloků
Základní surovina
- Základní surovinou je vysoce čistý oxid křemičitý (SiO₂ ) - např. ve formě přírodního křemene, amorfního oxidu křemičitého nebo čištěného oxidu křemičitého z chemických procesů.
- Pro elektronické aplikace je rozhodující extrémně nízký obsah nečistot (v rozmezí ppb, zejména pro Al, Na, Fe).
Hydrotermální proces
Princip
- Simulace geologických podmínek: vysoký tlak, vysoká teplota, roztok na bázi vody.
- Podobný autoklávovému procesu používanému pro syntetické drahé kameny.
Kroky procesu
- Příprava v autoklávu:
- Tlakově odolný reaktor (autokláv) se naplní minerální živinou (např. rozemletým přírodním křemenem) a alkalickým roztokem (obvykle NaOH nebo Na₂CO₃).
- Teplotní gradient:
- V dolní části: vyšší teplota (přibližně 350-400 °C) → kde se SiO₂ rozpouští.
- V horní části: chladnější (přibližně 250-300 °C) → SiO₂ zde krystalizuje.
- Klíčící vložka:
- V horní části autoklávu jsou vloženy semenné krystaly křemene s definovanou orientací, na kterých roste rozpuštěný oxid křemičitý.
- Růst krystalů:
- Doba trvání: několik týdnů až měsíců.
- Výsledek: syntetický monokrystal křemene s vysokou strukturní dokonalostí.
3. vlastnosti a kvalita
Výhody syntetického křemene:
- Vysoká čistota (málo ppm/ppb nečistot).
- Řízená orientace krystalů (např. AT nebo BT řez pro oscilační křemen).
- Žádné dvojčata nebo inkluze jako u přírodního křemene.
- Reprodukovatelnost fyzikálních vlastností.
Čištění
- V některých případech se výchozí materiál před růstem znovu čistí chemickým čištěním nebo procesem zónového tavení.
Využití
- Křemenné oscilátory / křemenné krystaly: Frekvenčně stabilní oscilátory pro všechny aplikace v elektronice.
- Polovodičový průmysl: Křemenné sklo vyrobené ze syntetického křemene (např. pro reaktorové trubice).
Optika: Čočky, hranoly z krystalického křemene.
Každý křemenný ingot během procesu příjmu zboží 100% kontrolujeme. Čistota a příslušné krystalografické osy se kontrolují opticky (rentgenový proces). Křemennému ingotu je poté přiděleno předčíslí, aby mohl být začleněn do sledovatelnosti šarží křemenných rezonátorů. To znamená, že dostupnost našich výrobních šarží lze vysledovat až ke vstupní kontrole křemenného surového bloku. To vše v souladu s naším sofistikovaným výrobním procesem hodinových generátorů nejvyšší kvality, výkonu a životnosti.
FAQs
Co je syntetický křemen a proč je pro křemenné krystaly tak důležitý?
Syntetický křemen je uměle vypěstovaný monokrystalický křemen, který se vyrábí speciálně pro technické aplikace s vysokými požadavky na kvalitu. Tento materiál je zvláště důležitý pro vibrační krystaly křemene, protože nabízí vysokou čistotu, definovanou orientaci krystalů a velmi dobrou strukturní dokonalost. V porovnání s přírodním křemenem obsahuje podstatně méně inkluzí, mřížkových vad nebo dvojčat, které mohou zhoršovat frekvenční stabilitu. Zejména ve frekvenční technice jsou reprodukovatelné fyzikální vlastnosti klíčové pro dosažení konstantních elektrických a mechanických vibračních charakteristik. Proto syntetický křemen tvoří hlavní základ pro vysoce kvalitní křemenné rezonátory a frekvenčně stabilní oscilátory v moderní elektronice.
Jak probíhá hydrotermální proces výroby syntetických křemenných bloků?
Hydrotermální proces napodobuje přirozené geologické podmínky růstu křemene v kontrolovaných průmyslových podmínkách. Vysoce čistý oxid křemičitý jako živina a alkalický roztok, obvykle na bázi NaOH nebo Na2CO3, se zavádějí do tlakového autoklávu. Ve spodní části reaktoru panují vyšší teploty kolem 350 až 400 °C, takže se zde SiO2 rozpouští. V horní, chladnější části při teplotě přibližně 250 až 300 °C rozpuštěný materiál opět krystalizuje na krystaly s definovanou orientací. V průběhu několika týdnů až měsíců vznikají syntetické monokrystalické bloky křemene s vysokou čistotou a velmi dobrou vhodností pro vibrační krystaly křemene.
Jaké jsou výhody syntetického křemene oproti přírodnímu křemeni pro frekvenční technologie?
Syntetický křemen má pro frekvenční technologie rozhodující výhody, protože jeho materiálové vlastnosti lze specificky řídit. Přírodní křemen často obsahuje inkluze, mřížkové vady nebo dvojčata, což může vést k nestabilním frekvencím a kolísání vlastností součástek. Synteticky vyráběný křemen naproti tomu dosahuje velmi vysoké čistoty až do rozsahu ppm nebo ppb a umožňuje definovanou orientaci krystalů, například pro AT nebo BT úseky. To umožňuje vyrábět křemenné krystaly s reprodukovatelnými elektrickými a mechanickými vlastnostmi. Pro průmyslové aplikace to znamená vyšší frekvenční stabilitu, vyšší procesní spolehlivost a lepší dlouhodobý výkon.
Jaké jsou požadavky na čistotu syntetického křemene v elektronických aplikacích?
Pro elektronické aplikace musí mít syntetický křemen extrémně nízký obsah nečistot, protože i ty nejmenší cizorodé látky mohou ovlivnit oscilační vlastnosti. Zvláště kritické jsou stopové prvky, jako je hliník, sodík nebo železo, jejichž obsah musí být kontrolován v rozsahu ppb. Jako výchozí materiál se proto používá vysoce čistý oxid křemičitý, který může pocházet z přírodního křemene, amorfního oxidu křemičitého nebo chemicky čištěného procesu. V některých případech je materiál před růstem krystalů navíc chemicky čištěn nebo dále zušlechťován pomocí purifikačních procesů. Tato vysoká čistota materiálu je základním předpokladem pro vysoce výkonné křemenné krystaly, křemenné oscilátory a další komponenty generující frekvence.
Jak se testuje kvalita syntetických křemenných ingotů pro křemenné krystaly?
Kvalita ingotů syntetického křemene je komplexně testována již ve fázi příjmu zboží, aby byl zajištěn spolehlivý základ pro následnou výrobu křemenných krystalů. Každý křemenný ingot je stoprocentně kontrolován, zejména s ohledem na jeho čistotu a správné krystalografické osy. Kontrola se provádí opticky a navíc pomocí rentgenového procesu, aby bylo možné přesně posoudit strukturu a orientaci materiálu. Každý ingot pak dostane pořadové číslo, aby mohl být plně začleněn do sledovatelnosti šarží křemenných rezonátorů. Tato bezproblémová sledovatelnost podporuje výrobní proces orientovaný na kvalitu hodinových generátorů s vysokým výkonem, spolehlivostí a životností.
