Specialisté na taktování ze společnosti PETERMANN-TECHNIK ukazují, jak může správná volba automobilových oscilátorů ušetřit spoustu peněz a zajistit mimořádnou bezpečnost aplikace.
Současná situace:
Vzhledem k neustále rostoucí složitosti elektroniky v moderních vozidlech a stále větší hustotě osazení na miniaturizovaných deskách plošných spojů poptávka po velmi malých součástkách pro určování frekvence stále roste. V mnoha aplikacích je také nutné přejít z krystalu SMD kompatibilního s AEC-Q200 na oscilátor SMD kompatibilní s AEC-Q100. Konstruktér potřebuje pro svou aplikaci buď vyšší teplotní rozsah, přesnější frekvenční toleranci, nebo menší pouzdro, aby splnil požadavek na miniaturizaci desky plošných spojů. To již nelze realizovat s krystalem bez kompenzace. Kromě toho se odpor krystalů v malých pouzdrech kvůli použité technologii dramaticky zvyšuje, což znamená, že bezpečnostní faktor ≥10 požadovaný výrobci vozidel již nelze splnit, protože oscilační stupeň již nemůže řídit vyšší odpory krystalů v požadovaném bezpečnostním rozsahu. S automobilovým oscilátorem lze řídit vyšší zátěže a taktovat několik integrovaných obvodů současně, takže lze realizovat bezpečné zapnutí obvodu za všech okolností. Na rozdíl od křemenného krystalu nevyžaduje oscilátor žádné prostorově náročné kapacity externích obvodů, takže lze vytvořit menší desku plošných spojů.
Extrémní životnost a vysoká přesnost:
MTBF 1000 milionů hodin. Odolnost proti vibracím 50 000 g na skladě a 70 g ve spojení s nejlepší citlivostí na vibrace v oboru 0,1 pb/G nejsou jen žádoucí hodnoty, ale odpovídají standardním podmínkám prostředí, které oscilátory SMD řady LPO-AUT (-40/+85 °C), HTLPO-AUT (40/+105 °C a -40/+125 °C) a WTLPO-AUT (-55/+125 °C) splňují, čímž také stanovují nejlepší hodnotu na trhu oscilátorů SMD pro automobilový průmysl. Všechny automobilové oscilátory lze dodat s frekvenční stabilitou od ±20ppm v požadovaném teplotním rozsahu (také -55/+125°C) se stárnutím ±5ppm po 10 letech. To znamená, že automobilové oscilátory jsou vysoce přesné a lze je použít ve všech automobilových aplikacích, jako jsou informační a zábavní systémy, systémy varování před kolizí, automobilový Ethernet, systémy vidění, řídicí jednotky převodovek, černé skříňky, senzory atd.
Bezpečné aplikace:
Požadavky výrobců vozidel jsou stále přísnější. Nastavení komunikace s externími zařízeními prostřednictvím Bluetooth v infotainment systémech musí fungovat stále rychleji. Automobilový Ethernet nebo obecně palubní sítě musí být také stále přesněji taktovány, aby byly ještě efektivnější. Řídicí jednotky převodovek vyžadují velmi vysoké teplotní rozsahy a extrémní odolnost proti nárazům a vibracím, což již nelze vzhledem k použité technologii splnit s křemenným krystalem. S oscilátory pro automobilový průmysl z produktové řady PETERMANN-TECHNIK.
Rozsah VDD 2,25 - 3,63 VDC / nízká spotřeba:
Automobilové oscilátory uvedené řady kompatibilní s AEC-Q100 s nízkou spotřebou energie, které jsou k dispozici ve frekvenčním rozsahu 1 - 137 MHz, mají vysoce inovativní integrované obvody CMOS, které nejenže spotřebovávají velmi málo energie, ale lze je také provozovat v rozsahu napájecího napětí 2,25 - 3,63 VDC (3,3 VDC nebo 3,0 VDC, resp. 2,8 VDC nebo 2,5 VDC) s libovolným napájecím napětím.
Pryč jsou doby, kdy se pro každou přesnost a každé napájecí napětí musel složitě specifikovat, testovat, kvalifikovat, nakupovat a spravovat samostatný oscilátor! Verze "-XX-" (2,25 - 3,63 VDC) ušetří v celém procesu obrovské množství peněz! Kromě toho lze výrazně snížit počet komponent, což vede k výraznému snížení nákladů na infrastrukturu při nákupu a skladovém hospodářství (snížení kapitálu vázaného ve skladu atd.). Větší množství komponenty znamená také příznivější ceny.
Díky rozsahu napájecího napětí 2,25 - 3,63 VDC a přesnosti ±20ppm@-55/+125 °C lze například levné / úsporné automobilové oscilátory použít v jakékoli automobilové aplikaci,
Například spotřeba proudu automobilových oscilátorů je obvykle 6.2mA@2.25 - 3,63 VDC při frekvenci 125 MHz. Běžný křemenný oscilátor vyžaduje 40 mA. Automobilové oscilátory tak splňují i požadavky na moderní součástky, které spotřebovávají stále méně energie. Vzorky všech běžných frekvencí jsou okamžitě k dispozici ve skladu společnosti PETERMANN-TECHNIK a speciální frekvence lze dodat během několika dnů.
Funkce SolftLevel snižuje elektromagnetickou kompatibilitu:
Běžný signál LVCMOS se čtvercovou vlnou má ostré hrany, což může v mnoha automobilových aplikacích vést k problémům s EMC. Použité vysoce inovativní integrované obvody CMOS umožňují prodloužit dobu náběhu a sestupu výstupního signálu až o 45 %, takže prodloužením doby TR/TF lze dosáhnout útlumu EMC 11. harmonické o více než -60 dB. Obrovská hodnota za tak jednoduché nastavení dobytrise a tfall, které zákazníka nestojí žádné peníze, ale je součástí standardního výkonu. Další významná výhoda, která hovoří ve prospěch vynikajícího výkonu automobilových oscilátorů PETERMANN-TECHNIK.
Široká nabídka pouzder - možnost volby pouzdra
Všechny automobilové oscilátory jsou k dispozici ve standardních pouzdrech o rozměrech 2,0x1,6 mm; 2,5x2,0 mm; 3,2x2,5 mm; 5,0x3,2 mm a 7,0x5,0 mm. Pouzdra s rozměry 2,0x1,6 mm a 2,5x2,0 mm se nejčastěji používají pro nové konstrukce. Tendence je však spíše ve směru 2,0x1,6 mm. Obě pouzdra jsou k dispozici dlouhodobě.
Řízení obsolence:
PETERMANN-TECHNIK samozřejmě disponuje optimalizovaným systémem řízení obsolence. Specialisté společnosti PETERMANN-TECHNIK doporučují svým zákazníkům pouze výrobky, které jsou k dispozici po dobu nejméně 10 let.
Závěr:
Při použití popsaných automobilových oscilátorů v rozsahu napájecího napětí 2,25 - 3,63 VDC (verze "-XX-") s velmi úzkou frekvenční tolerancí ±20 ppm lze v celém procesu ušetřit mnoho peněz, protože je třeba testovat, pořizovat a skladovat méně výrobků. Kromě toho lze pouhým nastavením výstupního signálu výrazně zlepšit chování EMC. Výrobky PETERMANN-TECHNIK jsou velmi malé, levné, mimořádně odolné, mají dlouhou životnost a lze je použít ve všech aplikacích v automobilovém průmyslu. Podrobné poradenství poskytují specialisté společnosti PETERMANN-TECHNIK, jejíž interní aplikační inženýři nabízejí nejen komplexní technické služby během procesu návrhu a velkosériové výroby, ale mohou také provádět zkoušky obvodů v souladu s normami výrobců vozidel. Jeden pro všechny, ve prospěch zákazníka. PETERMANN-TECHNIK "váš odborník na taktování"!
Další informace na adrese:
SMD Automotive AEC-Q100 1 - 137 MHz oscilátory
nebo na

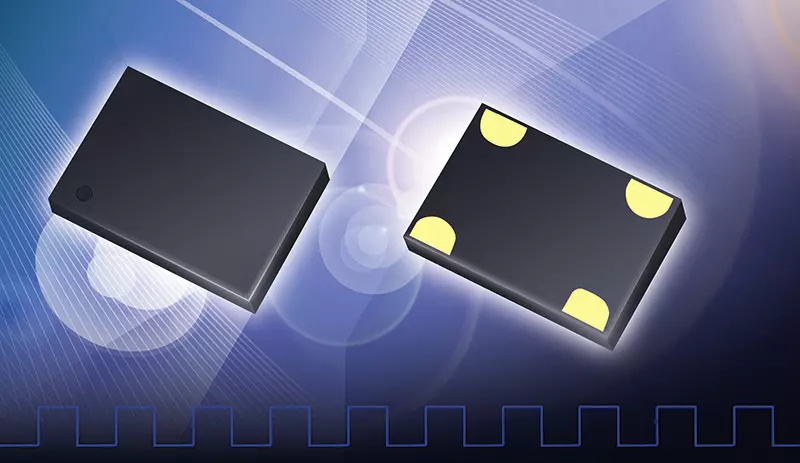

Křemíkové automobilové oscilátory
