Řada kmitajících křemíkových krystalů NANO-SMD SMD01210/4 spojuje bezkompromisní miniaturizaci s velmi širokým frekvenčním rozsahem, vysokou úrovní buzení a osvědčenou technologií LRT – pro spolehlivé spouštění v nositelných zařízeních, aplikacích ISM, IoT a IIoT, senzorech, lékařských a průmyslových aplikacích, jakož i ve všech konečných produktech, které vyžadují kmitací krystaly s velmi vysokou odolností proti nárazům a vibracím.

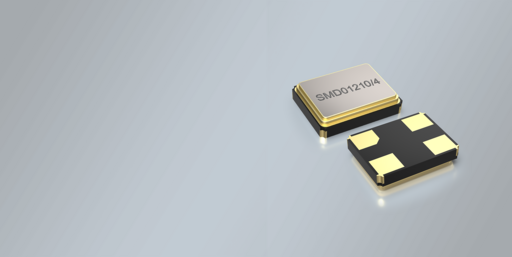

Landsberg am Lech, 10. srpna 2026 – Společnost PETERMANN-TECHNIK GmbH rozšiřuje své portfolio křemenných rezonátorů o skutečný hit: nový SMD kvarcový rezonátor řady SMD01210/4 v ultrakompaktním keramickém pouzdře o rozměrech 1,2 × 1,0 mm se 4 pájecími ploškami. Křemíkový oscilátor NANO-SMD kombinuje minimální rozměry s mimořádně širokým frekvenčním rozsahem od 24 do 285 MHz a stanovuje tak nové standardy pro návrhy s omezeným prostorem a vysokými nároky na výkon.
Srdcem nového krystalu je technologie LRT (Low ESR Resonator Technology). Konstrukce rezonátoru s nízkým odporem zajišťuje rychlé a velmi spolehlivé rozkmitnutí – i tam, kde jiné krystaly narážejí na své limity. Ve spojení s velmi vysokou úrovní buzení až 200 µW nabízí SMD01210/4 znatelné rezervy pro náročné oscilátorové obvody a maximální provozní spolehlivost po celou dobu životnosti.
Přesnost, která přesvědčí
Navzdory svým minimálním rozměrům poskytuje SMD01210/4 vynikající frekvenční hodnoty. Frekvenční tolerance při +25 °C činí ±10 ppm. Frekvenční stabilita činí ±10 ppm v teplotním rozsahu –20/+70 °C a ±15 ppm, resp. ±20 ppm v rozšířeném průmyslovém rozsahu –40/+85 °C. Stárnutí činí pouhých ±10 ppm po 10 letech – což je hodnota, která hovoří ve prospěch trvale stabilních systémů, zejména v bezdrátových aplikacích.
Tato řada je v současné době k dispozici v pěti teplotních rozsazích: –10/+60 °C, 0/+70 °C, –20/+70 °C, –30/+85 °C a –40/+85 °C – od spotřebitelských aplikací až po odolné průmyslové použití.
| Označení | SMD01210/4 (nízká hodnota ESR) |
| Pouzdro | SMD keramické pouzdro, 4 piny, 1,2 × 1,0 × 0,32 mm |
| Frekvenční rozsah | 24 – 285 MHz |
| Frekvenční tolerance (+25 °C) | ±10 ppm |
| Frekvenční stabilita | ±10 ppm (do –20/+70 °C); ±15 / ±20 ppm (–40/+85 °C) |
| Teplotní rozsahy | –10/+60 °C · 0/+70 °C · –20/+70 °C · -30/+85 °C · –40/+85 °C |
| Stárnutí | ±10 ppm po 10 letech |
| Úroveň řízení | 100 µW typ. / 200 µW max. |
| Technologie | LRT – technologie rezonátoru s nízkým ESR |
Rozdíl v detailech
Oproti srovnatelným produktům na trhu se SMD01210/4 jasně odlišuje ve třech bodech: proprietární technologií LRT pro spolehlivé rozkmitnutí díky konstrukci rezonátoru se sníženým odporem, velmi vysokou úrovní budicího signálu 200 µW max. a mimořádně širokým frekvenčním rozsahem od 24 do 285 MHz – a to vše v kompaktním keramickém pouzdře se 4 vývody o rozměrech pouhých 1,2 × 1,0 mm.
Díky tomu je nový kmitací kvarc předurčen pro nositelná zařízení, fitness trackery, inteligentní prsteny a hrudní pásy, pulzní oxymetry, glukózové senzory, sluchadla, zařízení IoT, IIoT a pro chytré domácnosti, bezdrátové aplikace jako WLAN, WiFi, Zigbee a ISM, GPS moduly, spotřební elektroniku, telekomunikace i průmyslové a zdravotnické systémy všeho druhu. Nebo spíše pro všechny aplikace, které vyžadují křišťály odolné vůči nárazům a vibracím.
„S modelem SMD01210/4 dokazujeme, že se nejmenší rozměry, extrémní frekvenční rozsah a nejvyšší provozní spolehlivost vzájemně nevylučují. Díky technologii LRT, kterou exkluzivně nabízíme, a vysoké úrovni řízení poskytujeme vývojářům přesně ty rezervy, které moderní vysokofrekvenční návrhy potřebují – a to při vynikajícím poměru ceny a výkonu.“
— Roland Petermann, jednatel společnosti PETERMANN-TECHNIK GmbH
