Tento výklad popisuje krystalografické osy syntetického krystalu křemene a různé typy broušení (AT, BT a SC broušení) používané při výrobě krystalů křemene.
1. Krystalová struktura křemene
Křemen (SiO₂) krystalizuje v trigonální krystalové soustavě. Strukturu tvoří síť tetraedrů SiO₄ uspořádaných ve spirále podél osy Z (známé také jako osa c).

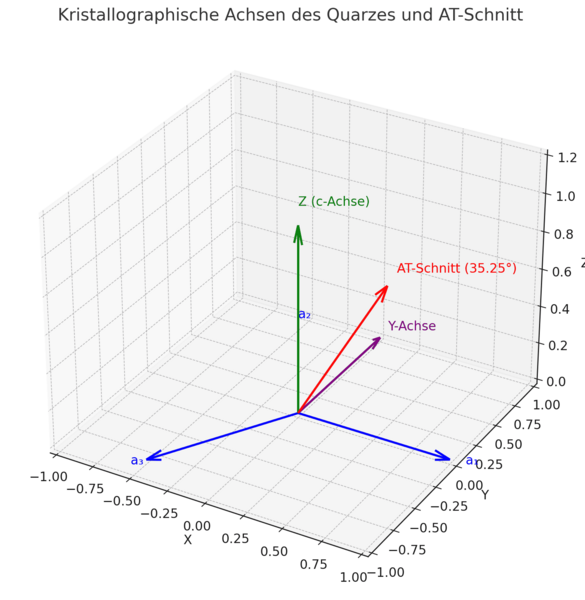

2. krystalografické osy
Krystal syntetického křemene má tyto hlavní osy:
- osy a₁-, a₃-, a₃- (osy x):
- osa Z (osa c): Odpovídá optické ose.
- Osa Y: Elektrická osa, kolmá k ose Z.
3. AT řez
AT úsek je šikmý úsek (přibližně 35,25°) proti ose Z v rovině X-Z. Používá se k výrobě teplotně stabilních oscilačních krystalů. Kmitání probíhá v rovině desky (planární režim).
4. Další typy křemenných řezů
Srovnání nejdůležitějších typů řezu:
Funkce | AT cut | BT cut | SC cut |
Úhel řezu | ~35,25° proti Z | ~49° proti Z | ~34° proti Z, 22,5° proti Y |
Teplotní chování | Velmi dobré | Střední | Vynikající |
Frekvenční stabilita | Dobrá | Střední | Velmi vysoká |
Mechanická stabilita | Vysoká | Mírně nižší | Velmi vysoká |
Použití | Standardní oscilační krystaly | Hodinky, výhodné | Kosmické cesty, přesná zařízení |
6. použití - který křemenný řez se kde používá?
AT-Cut
Řez AT-Cut je nejpoužívanějším řezem pro křemenné krystaly a používá se k výrobě všech našich křemenných krystalů LRT (LOW ESR Resonator Technology). Krystaly AT-Cut se vyznačují dobrou teplotní stabilitou, nízkým frekvenčním driftem a širokým spektrem použití. Krystaly AT-cut lze velmi dobře miniaturizovat a jsou ideální pro rezonanční krystaly v rozsahu 3,2 - 285 MHz.
Frekvenční tolerance našich křemenných krystalů AT-Cut při +25 °C je ±10 ppm při +25 °C. Stárnutí se pohybuje v rozmezí ±10 ppm po 10 letech. Při teplotním rozsahu -20/+70 °C je nejužší možná teplotní stabilita ±10 ppm, při teplotě -40/+85 °C ±15 ppm, při teplotě -40/+105 °C = ±30 ppm a při teplotě -40/+125 °C ±50 ppm.
Oscilační krystal AT tak splňuje všechny požadavky, a to i pro velmi přesné rádiové aplikace (pásmo ISM, WiFi atd.).
BT-Cut
BT-Cut je starý řezný úhelník a používal se v minulosti, kdy řezný úhelník AT ještě nebyl tak rozvinutý. Oscilační krystaly BT-Cut měly větší teplotní stabilitu než krystaly AT-Cut, ale mohly být vyráběny levněji v širokém rozsahu frekvencí než krystaly AT-Cut. Křemenné krystaly BT-Cut se dnes již nevyrábějí - byly zcela nahrazeny křemennými krystaly AT-Cut.
SC-Cut
Řezný úhel SC-Cut (Stress Compensated Cut) je dvakrát otočený křemenný řez, který nabízí vynikající teplotní stabilitu, velmi nízké stárnutí a extrémně vysokou dlouhodobou stabilitu. Používá se zejména v přesných oscilátorech, jako jsou OCXO, kde jsou kritické nejmenší odchylky frekvence (např. v telekomunikacích, 5G, referenčních zařízeních GPS, měřicí technice atd.)
OCXO jsou krystalové oscilátory řízené pecí, kde se používá vnitřní "pec" k udržování krystalu SC-cut při konstantní ideální teplotě. Tato ideální teplota se pohybuje v rozmezí 80-85 °C, kde má SC-řezaný krystal také svůj 0-cyklus. Další zvláštností křemenných krystalů SC-Cut v OCXO jsou oscilační režimy. Například v OCXO se frekvence křemene SC s frekvencí 5 nebo 10 MHz nerealizují v základní, ale v 5. harmonické. Proč? Jde o C1 neboli dynamickou kapacitu. Krystal v 5. overtonu má mnohem menší C1 než základní krystal, takže SC broušený krystal v OCXO kmitá mnohem přesněji.
FAQs
Co jsou to krystalografické osy v křemeni a proč jsou pro křemenné krystaly důležité?
Křemen krystalizuje v trigonální krystalové soustavě a má definované krystalografické osy, které jsou rozhodující pro jeho elektrické a mechanické vlastnosti. Mezi hlavní osy patří osy a₁, a₂ a a₃ v rovině vzdálené od sebe vždy 120°, osa Z jako optická osa a osa Y jako elektrická osa kolmá na osu Z. V tomto případě se jedná o osu a₂. Tyto osy slouží jako referenční systém pro vyrovnání křemenného řezu při výrobě oscilačních krystalů. I malé změny úhlu řezu ovlivňují teplotní chování, typ oscilací a dlouhodobou stabilitu rezonátoru. Krystalografické osy jsou proto základem pro výběr vhodných typů křemenného řezu, jako je AT, BT nebo SC řez.
Jaký je rozdíl mezi AT-, BT- a SC-řezem pro křemenné rezonátory?
Řez AT je šikmý řez proti ose Z v rovině X-Z a používá se především pro teplotně stabilní standardní oscilační krystaly. Je to dnes nejpoužívanější krystalový řez a nabízí dobrou kombinaci teplotní stability, nízkého frekvenčního driftu a široké škály aplikací. Řez BT je starší úhel řezu, který se používal v minulosti, ale nyní byl téměř zcela nahrazen řezem AT. Řez SC je dvakrát otočený, napěťově kompenzovaný křemenný řez s obzvláště vysokou teplotní stabilitou, nízkým stárnutím a vynikající dlouhodobou stabilitou. Díky tomu je řez SC obzvláště vhodný pro vysoce přesné aplikace, jako jsou OCXO, telekomunikace, 5G, referenční GPS a měřicí technika.
Proč je AT-Cut standardem pro moderní oscilační křemenné krystaly?
AT-Cut se stal standardem, protože kombinuje velmi dobrou teplotní stabilitu s vysokou výrobní zralostí a širokou použitelností. Ve společnosti PETERMANN-TECHNIK se používá pro všechny oscilační krystaly LRT a je ideální pro frekvenční rozsahy od 3,2 do 285 MHz. Krystaly AT-cut lze velmi dobře miniaturizovat, a proto jsou zajímavé i pro kompaktní elektronické sestavy. Frekvenční tolerance při teplotě +25 °C je ±10 ppm a stárnutí je rovněž velmi nízké - ±10 ppm po 10 letech. Kromě toho oscilační krystal AT splňuje i náročné požadavky v přesných rádiových aplikacích, jako je pásmo ISM nebo WiFi.
Jaké teplotní stability dosahují oscilační krystaly AT-Cut v různých teplotních rozmezích?
Oscilační krystaly AT-Cut nabízejí různé hodnoty stability v závislosti na zadaném teplotním rozsahu, a jsou proto vhodné pro mnoho průmyslových aplikací. V rozmezí -20 až +70 °C lze dosáhnout nejužší možné teplotní stability ±10 ppm. Pro rozšířený rozsah od -40 do +85 °C je stabilita ±15 ppm. Při ještě vyšších požadavcích na rozsah použití je možné dosáhnout stability ±30 ppm při teplotách -40 až +105 °C a ±50 ppm při teplotách -40 až +125 °C. Tyto hodnoty ukazují, že sekce AT je velmi dobře vyváženým řešením pro aplikace s vysokými požadavky na přesnost frekvence a teplotní chování.
Proč se SC-Cut používá v OCXO a přesných oscilátorech?
Řez SC se používá v přesných oscilátorech, protože nabízí vynikající teplotní stabilitu, velmi nízké stárnutí a extrémně vysokou dlouhodobou stabilitu. V OCXO je křemen udržován na konstantní ideální teplotě kolem 80 až 85 °C pomocí vnitřní pece, kde má SC řez svůj 0 cyklus. To umožňuje mimořádně účinně minimalizovat nejmenší frekvenční odchylky. Kromě toho se krystaly s SC střihem v OCXO na frekvencích 5 nebo 10 MHz často neprovozují v základním, ale v 5. předtónu. Menší dynamický C1 v overtonovém režimu pomáhá krystalu kmitat ještě přesněji.
