Standardy a metody měření křemenných krystalů

Pro měření a testování křemenných krystalů jsou důležité zejména normy řady IEC 60444, DIN EN 60444, MIL-PRF-3098, MIL-STD-202 a JEDEC JESD22. Řada IEC 60444 popisuje klíčové metody měření piezoelektrických křemenných rezonátorů, včetně rezonanční frekvence, sériového odporu a parametrů ekvivalentního obvodu. Norma DIN EN 60444 je německým, resp. evropským převzetím těchto mezinárodních norem IEC, a proto je z hlediska obsahu přímo použitelná. MIL-PRF-3098 a MIL-STD-202 definují další požadavky a zkoušky vlivu prostředí, zejména pro odolné a vojenské aplikace. Řada JESD22 zahrnuje také zkoušky spolehlivosti a zkoušky vlivu prostředí, jako jsou tepelné cykly, zkoušky vlhkosti a zkoušky životnosti.

Řada IEC 60444 je ústřední řadou norem pro metody měření piezoelektrických křemenných rezonátorů. Určuje, jak spolehlivě stanovit důležité elektrické parametry, jako je rezonanční frekvence, rezonanční odpor, ESR, Q-faktor Q a pohybové parametry. IEC 60444-1 například popisuje metodu nulové fáze v obvodu π pro měření rezonanční frekvence a sériového odporu. Další části normy se zabývají aplikačními poznámkami, určením parametrů náhradního obvodu a metodami síťového analyzátoru pro sériovou a paralelní rezonanci. Norma tak vytváří normalizovaný základ pro srovnatelná a reprodukovatelná měření krystalů.

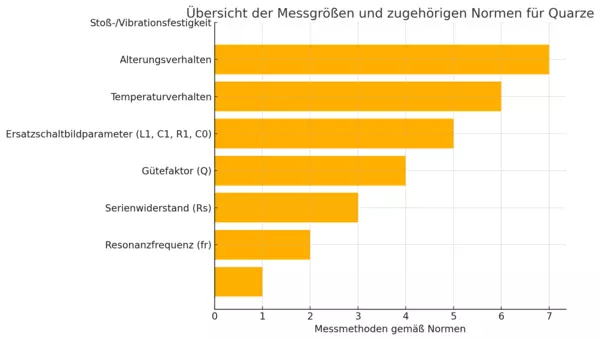

Podle příslušných norem je pro křemenné krystaly stanoveno několik klíčových měřených veličin, které jsou rozhodující pro funkci a kvalitu. Patří k nim rezonanční frekvence při sériové rezonanci, sériový odpor Rs nebo ekvivalentní sériový odpor ESR a činitel jakosti Q. Důležité jsou také parametry schématu ekvivalentního obvodu, jako jsou L1, C1, R1 a C0, protože přesně popisují elektrické chování křemenného krystalu. V závislosti na požadavcích se také testují změny frekvence prostřednictvím teploty, dlouhodobý drift a odolnost proti nárazům a vibracím. Tyto naměřené hodnoty jsou nezbytné pro spolehlivé vyhodnocení křemenných krystalů pro průmyslové, náročné nebo pro kvalitu kritické aplikace.

Standardizované měření rezonanční frekvence a sériového odporu se obvykle provádí podle normy IEC 60444-1 metodou nulové fáze v obvodu π. Tím se určí frekvence, při níž krystal dosáhne sériové rezonance, a fázové chování odpovídá definovaným podmínkám měření. Na tomto základě lze také určit sériový odpor Rs jako míru energetických ztrát v rezonanci. Norma zajišťuje, že nastavení měření, zkušební podmínky a vyhodnocení jsou standardizovány a výsledky zůstávají srovnatelné. Tento normalizovaný postup je zvláště důležitý pro výběr a kvalifikaci oscilačních krystalů.

Zkoušky vlivu prostředí a spolehlivosti podle MIL-STD-202, MIL-PRF-3098 a řady JEDEC JESD22 jsou důležité zejména pro křemenné krystaly. Tyto normy pokrývají namáhání, které může při praktickém použití vést ke změnám frekvence, stárnutí nebo mechanickému poškození. Zahrnují tepelné cykly, zkoušky vlhkosti, zkoušky životnosti a zkoušky odolnosti proti nárazům a vibracím. Tyto zkoušky pomáhají vyhodnotit mechanickou odolnost a dlouhodobou frekvenční stabilitu křemenného krystalu v reálných podmínkách. Tyto testy jsou nezbytnou součástí zajištění kvality a spolehlivosti, zejména v průmyslových a náročných aplikacích.

Společnost PETERMANN-TECHNIK se specializuje na frekvenční techniku a má hluboké odborné znalosti v oblasti krystalů, krystalových oscilátorů a souvisejících zkušebních a měřicích standardů. Společnost se řídí zavedenými normami, jako jsou IEC 60444, DIN EN 60444, MIL-PRF-3098, MIL-STD-202 a JEDEC JESD22, a vytváří tak spolehlivou technickou základnu. Pro průmyslové B2B zákazníky je tato standardní jistota obzvláště důležitá, pokud jde o srovnatelné naměřené hodnoty, spolehlivé specifikace a výběr orientovaný na aplikaci. PETERMANN-TECHNIK poskytuje podporu v podobě odborného poradenství ohledně relevantních měřených veličin, jako jsou rezonanční frekvence, ESR, činitel jakosti a parametry ekvivalentního obvodového schématu. Zákazníkům tak poskytuje kompetentní a praktickou podporu ve všech aspektech norem a metod měření křemenných krystalů.
