Režimy oscilací křemenných krystalů

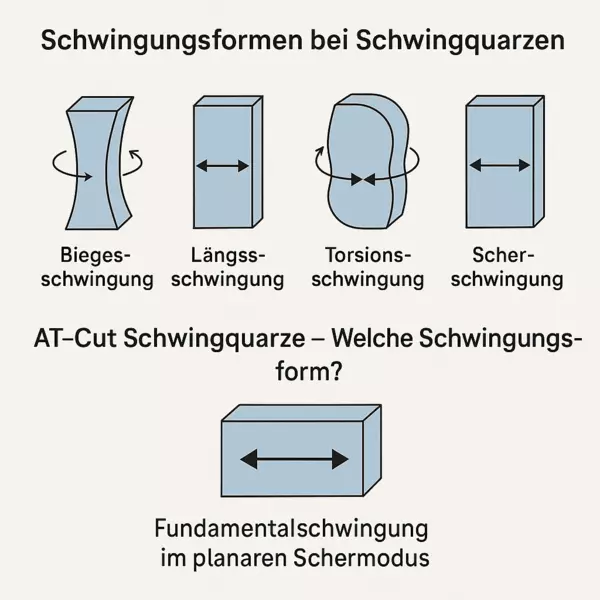

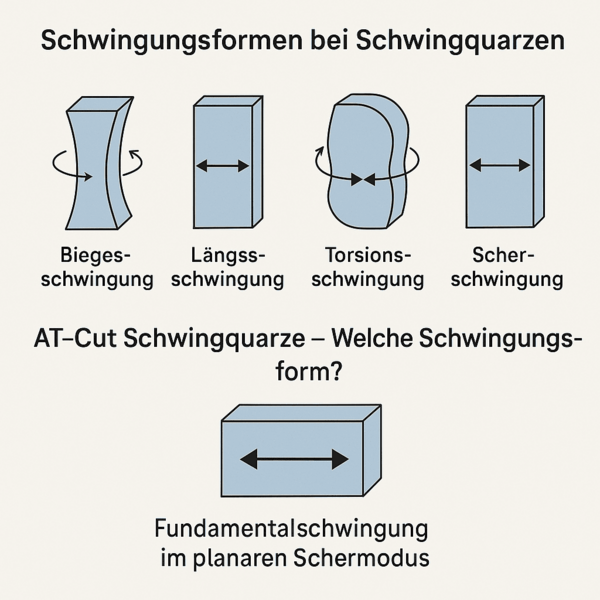

Vibrační křemenné krystaly mohou pracovat v různých mechanických vibračních režimech, které se výrazně liší směrem pohybu, frekvenčním rozsahem a použitím. Mezi nejdůležitější vibrační režimy patří ohybové vibrace, podélné vibrace, torzní vibrace a smykové vibrace. Ohybové vibrace se obvykle používají pro krystaly ladicích vidlic v nízkofrekvenčním rozsahu, zatímco smykové vibrace jsou důležité zejména pro krystaly MHz. Podélné a torzní vibrace se používají méně často, protože jsou v závislosti na konstrukci více závislé na teplotě nebo se obtížněji kontrolují z hlediska konstrukce. Volba vhodného režimu vibrací vždy závisí na požadavcích z hlediska frekvence, stability, konstrukce a provozního prostředí.

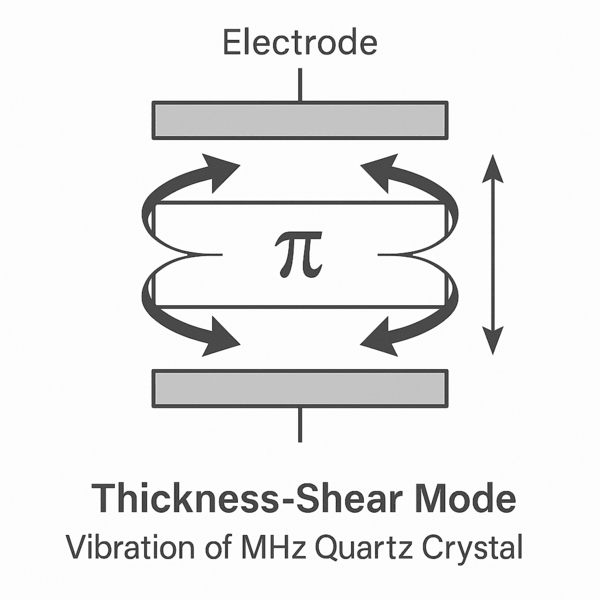

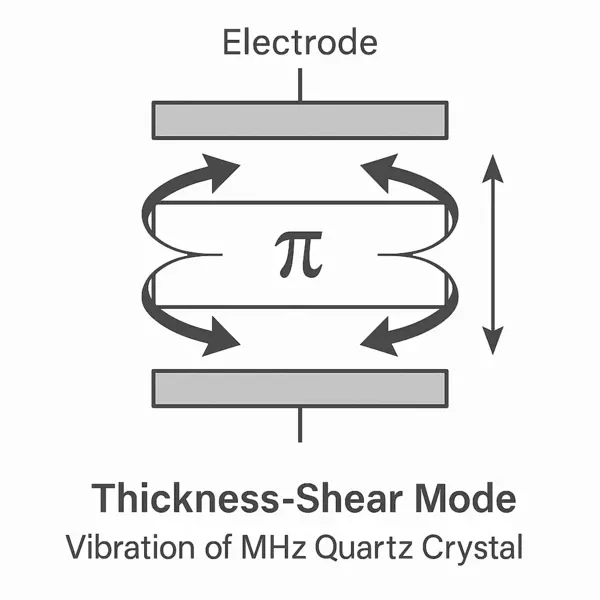

Smykové kmitání je nejdůležitějším režimem pro vysokofrekvenční aplikace, protože umožňuje vysokou frekvenční stabilitu a nízkou teplotní závislost. Při tomto způsobu kmitání se paralelní krystalové roviny proti sobě posunují, což je obzvláště vhodné pro přesné specifikace frekvence v rozsahu MHz. V AT-Cut se často používá režim oscilace střihem tloušťky, který je jedním z nejčastěji používaných režimů oscilace křemenných krystalů. Tento režim také nabízí nízkou citlivost na vnější vlivy a nízké stárnutí. Střihová oscilace je proto preferovaným řešením pro komunikaci, hodiny a mnoho dalších vysokofrekvenčních elektronických aplikací.

AT-Cut je nejčastěji používaný křemenný výřez pro oscilační krystaly a je vhodný zejména pro stabilní aplikace v rozsahu MHz. Pracuje v režimu rovinného střihu, kdy rovina oscilací probíhá rovnoběžně s křemennou deskou a střih probíhá ve směru povrchu desky. Významnou výhodou AT-Cut je jeho téměř teplotně kompenzované chování v rozsahu blízkém 25 °C. Tento křemenný řez zaujme také velmi dobrou frekvenční stabilitou, nízkým stárnutím a malou citlivostí na vnější vlivy. Podle obsahu stránky jsou u společnosti PETERMANN-TECHNIK GmbH k dispozici základní frekvence až do 285 MHz.

Ohybové kmitání se používá především u krystalů ladicích vidlic a je vhodné zejména pro nízké frekvence. Typický je frekvenční rozsah pod 100 kHz, přičemž 32,768 kHz je klasickou oblastí použití v hodinářských aplikacích. Tato forma oscilace nabízí výhody, jako je nízká spotřeba energie a kompaktní konstrukce, což ji činí atraktivní pro zařízení napájená z baterií. Zároveň je mechanicky citlivější na nárazy a vibrace než jiné způsoby kmitání. Proto je ohybové kmitání upřednostňováno tam, kde je důležitější nízká spotřeba energie a malá konstrukce než maximální mechanická odolnost.

Podélné kmitání probíhá podél podélné osy křemenného krystalu a obvykle se používá v rozsahu kHz až nízkých MHz. Typickými řezy pro tento režim jsou řez X a řez Y, ale tento režim je relativně závislý na teplotě, a proto je užitečný pouze pro některé aplikace. Torzní kmitání popisuje rotační kmitání kolem osy krystalu, je geometricky složité a obtížně kontrolovatelné, a proto se používá jen zřídka. Naproti tomu smykové kmitání je založeno na posuvném pohybu rovnoběžných krystalových rovin a je nejdůležitějším módem pro vysokofrekvenční aplikace. Vyznačuje se nízkou teplotní závislostí a vysokou frekvenční stabilitou, díky čemuž je vhodný zejména pro přesné elektronické systémy.
