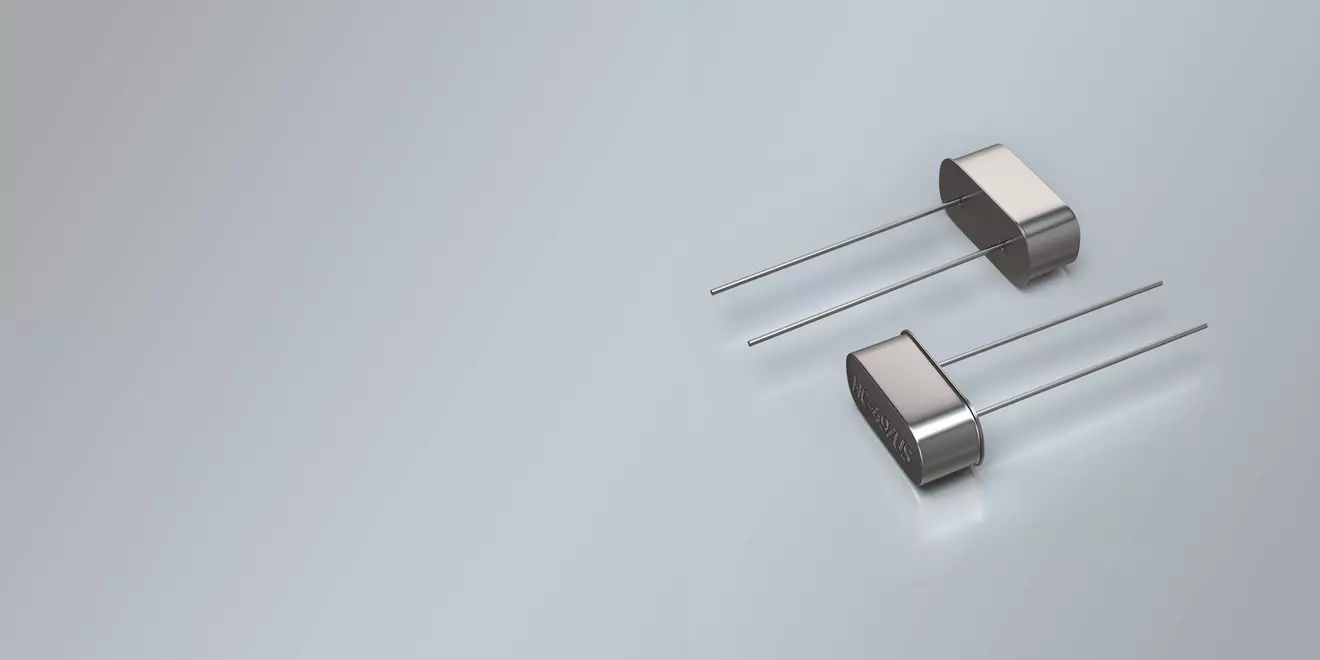

THT QUARZ HC-49/US 2 VODIČE 11,05 x 4,65 mm 3,48755 - 75,0 MHz

  • Špičkový výkon a vynikající životnost za příznivou cenu
  • K dispozici je rozšířený teplotní rozsah až do -55/+125 °C
  • Vynikající generátor hodinového signálu pro procesory
  • Kvalifikován pro použití v automobilových aplikacích

  • Název produktu

    Quartz Crystal

  • Pouzdro

    THT Metal

  • Rozměry v mm

    11.05 x 4.65 x 3.5 mm

  • Rozsah frekvence

    3.49 - 75.00 MHz

  • DELIVERY FORM

    Standard = Bulks for 2 leads and 3 leads housing
    Option = Paper Tape on Reel only for 2 leads housing

  • STORAGE TEMPERATURE

    -55°+125°C

  • INSULATION RESISTANCE

    >500 MΩ DC/100V ±10%

  • AGING

    ±3 ~ ±5 ppm per year standard (±2 ppm available as option)

  • DRIVE LEVEL

    100 µW typical (0.01 mW ~ 1 mW possible)

  • SHUNT CAPACITANCE C0

    7 pF max.

  • WORKING TEMPERATURE RANGES

    0/+50°C ~ -55/+125°C

  • LOAD CAPACITANCE (CL)

    6 pF ~ 50 pF

  • FREQUENCY TOLERANCES AT 25°C

    ±5 ppm ~ ±50 ppm

  • FREQUENCY RANGES (SEPARATED)

    3.48755 ~ 36.0 MHz AT-Fundamental
    24.0 ~ 44.0 MHz BT-Fundamental
    24.576 ~ 75.0 MHz 3rd Overtone

  • OPTIONS FOR HOUSING

    Insulator = for 2 leads and 3 leads housing Cutted leads = only for 2 leads housing

  • NUMBER OF LEADS

    2 (standard)

      ±3 ppm ±5 ppm ±10 ppm ±15 ppm ±20 ppm ±30 ppm ±50 ppm
    0/50 °C • • • • • • •
    -10/60 °C • • • • • •
    0/70 °C • • • • •
    -20/70 °C • • • • •
    -40/85 °C • • • •
    -40/125 °C • •
    -55/125 °C •
    THT QUARTZ HC-49/US 2 LEADS 11.05 x 4.65mm

    DATASHEET: THT QUARTZ CRYSTAL HC-49-US-THT

    THT QUARTZ CRYSTAL HC-49-US-THT
