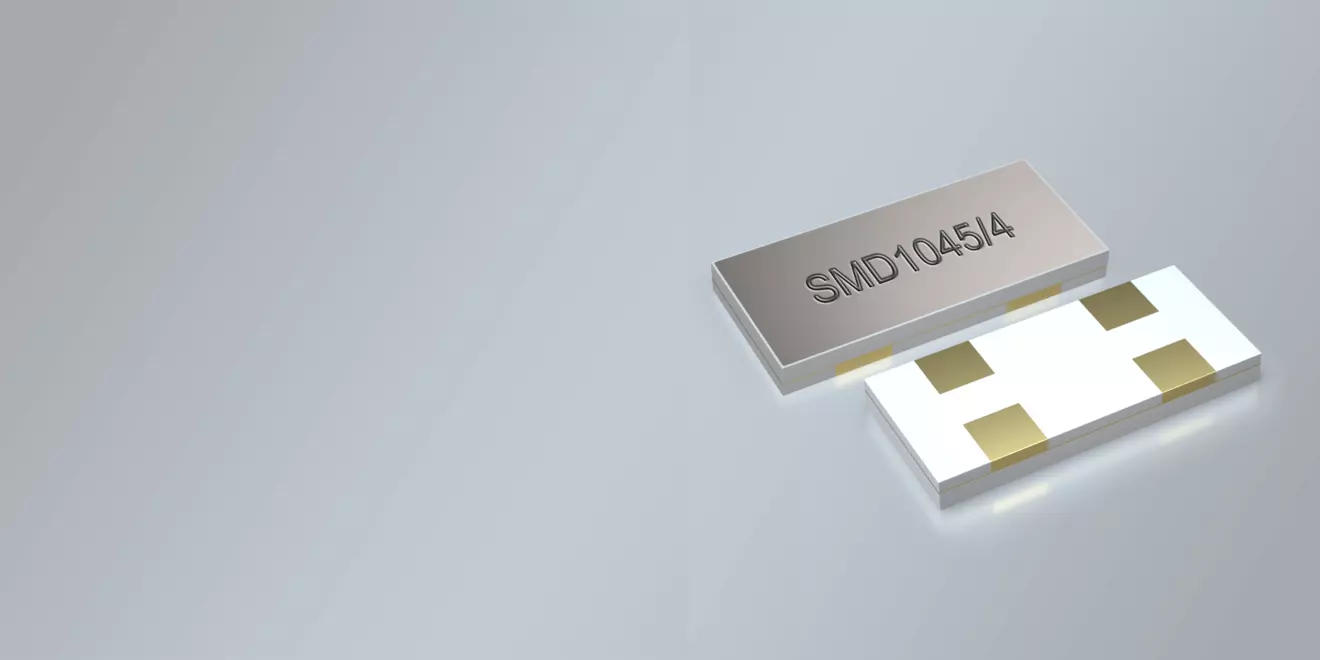

SMD QUARTZ 10,0 x 4,5 mm 3,2768 - 10,0 MHz

  • SMD oscilační křemen 10,0 x 4,5 mm
  • K dispozici jsou nízké frekvence
  • Tolerance frekvence ±10 ppm@+25 °C, k dispozici jsou úzké teplotní stability a minimální hodnoty stárnutí
  • K dispozici je rozšířený teplotní rozsah až do -40/+85 °C
  • Vynikající generátor hodinového signálu pro procesory

  • Název produktu

    SMD Quartz Crystal

  • Pouzdro

    SMD Ceramic/4pad

  • Rozměry v mm

    10.0 x 4.5 x 1.4 mm

  • Rozsah frekvence

    3.2768 MHz - 10 MHz

  • DELIVERY FORM

    Tape and Reel (1.000 pcs per reel)

  • STORAGE TEMPERATURE

    -55°+125°C

  • INSULATION RESISTANCE

    >500 MΩ DC/100V ±10%

  • AGING

    ±5 ppm per year

  • DRIVE LEVEL

    0.1 mW standard (optional 0.5 mW available)

  • SHUNT CAPACITANCE C0

    7 pF max.

  • RESONANCE RESISTANCE

    120 Ω max.

  • WORKING TEMPERATURE RANGES

    0/+50°C ~ -40/+85°C

  • LOAD CAPACITANCE (CL)

    10 pF ~ 30 pF or Series, 18 pF standard

  • FREQUENCY TOLERANCES AT 25°C

    ±20 ppm ~ ±50 ppm

  • NUMBER OF SOLDER PADS

    4

      ±15 ppm ±20 ppm ±30 ppm ±50 ppm
    0/50 °C • • • •
    -10/60 °C • • • •
    0/70 °C • • • •
    -20/70 °C • • • •
    -40/85 °C • • •
    SMD QUARTZ CRYSTAL 10.0 x 4.5 mm 3.2768 - 10.0MHz

    DATASHEET: SMD QUARTZ CRYSTAL SMD1045-4

    SMD QUARTZ CRYSTAL SMD1045-4
