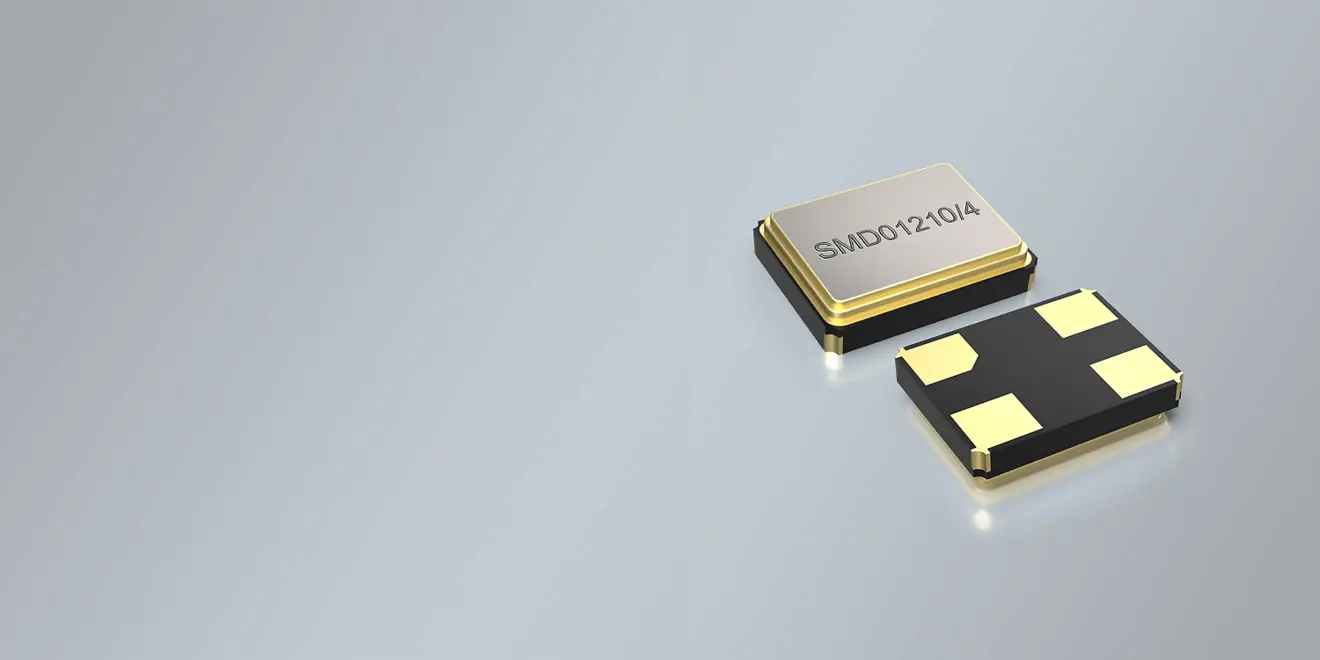

SMD Keramika/4 podložky MHz Krystal 1,2 x 1,0 x 0,32 mm 24 - 285

SMD oscilační křemen 1,2 x 1,0 mm v keramickém pouzdře
Špičkový výkon a vynikající životnost za příznivou cenu
Konstrukce krystalu se sníženým odporem (technologie LRT ) pro rychlou a spolehlivou přechodovou odezvu
Vysoká úroveň řízení pro použití ve všech obvodech
Frekvenční tolerance ±10 ppm@+25 °C, úzká teplotní stabilita a minimální hodnoty stárnutí k dispozici
Aplikace zahrnují nositelná zařízení, automobilový průmysl, bezdrátové sítě (WLAN, WIFI, Zigbee, ISM, KNX atd.), IoT, IoTT, M2M, GPS, vestavné, průmyslové, telekomunikační, lékařské, naslouchací přístroje, telemedicínu nebo všude tam, kde je vyžadován vysoce výkonný levný krystal.

Název produktu
SMD Quartz Crystal
Pouzdro
SMD Ceramic/4pad
Rozměry v mm
1.2 x 1.0 x 0.32 mm
Rozsah frekvence
24.00 - 285.00 MHz
STORAGE TEMPERATURE
-55°+125°C
EQUIVALENT SERIES RESISTANCE (ESR)
24.0 ~ 32.0 MHz = 200 Ω
32.0 ~ 38.0 MHz = 100 Ω
38.0 ~ 80.0 MHz = 80 Ω
80.0 ~ 285.0 MHz = 60 Ω
DRIVE LEVEL
100 μW typ. / 200 μW max.
LOAD CAPACITANCE (CL)
6 pF ~ 50 pF (8 pF standard), or Series
STANDARD FREQUENCIES
24.0 MHz / 25.0 MHz / 26.0 MHz / 32.0 MHz /
38.4 MHz / 40.0 MHz /
48.0 MHz / 50.0 MHz
Frequency Range
24.00 - 285.00 MHz
Package
SMD Ceramic/4pad
DELIVERY FORM
Tape and Reel (3.000 pcs per reel)
INSULATION RESISTANCE
>500 MΩ DC/100V ±10%
AGING
±1 ppm ~ ±3 ppm max. per year
WORKING TEMPERATURE RANGES
-10/+60°C ~ -40/+85°C
FREQUENCY TOLERANCES AT 25°C
±10 ppm ~ ±50 ppm
Number of Solder Pads
4
Dimensions in mm (W x D x H)
1.2 x 1.0 x 0.32 mm
Produkt Name
SMD Quartz Crystal

	±10 ppm	±15 ppm	±20 ppm	±30 ppm
-10/60 °C	•	•	•	•
0/70 °C	•	•	•	•
-20/70 °C	•	•	•	•
-40/85 °C		•	•	•
-10/60 °C	•	•	•	•
-10/60 °C	•	•	•	•
0/70 °C	•	•	•	•
-20/70 °C	•	•	•	•
-40/85 °C		•	•	•
