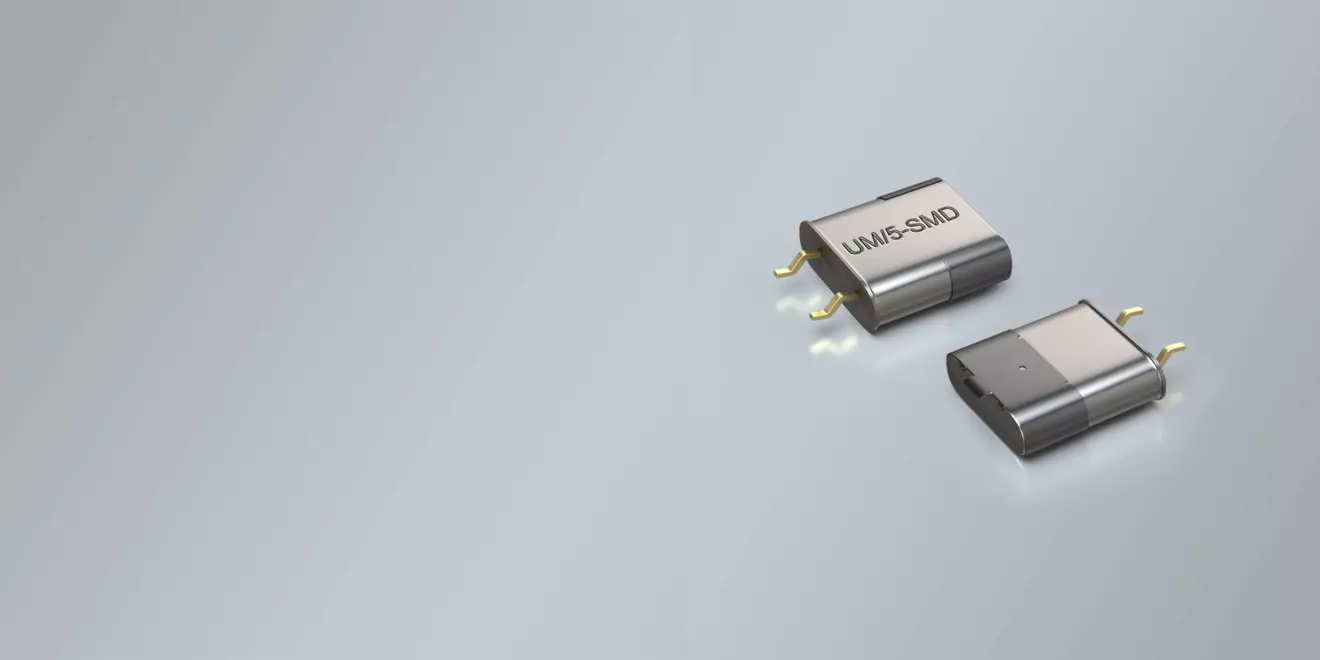

SMD QUARZ UM5/CLIP 8,0 3,6 mm 6,00 - 200,0 MHz

  • SMD oscilační křemen 8,0 x 3,6 mm
  • Špičkový výkon a vynikající životnost za příznivou cenu
  • Frekvenční tolerance ±10 ppm@+25 °C, k dispozici jsou úzké teplotní stability a minimální hodnoty stárnutí
  • K dispozici je rozšířený teplotní rozsah až do -40/+125 °C
  • Vynikající generátor hodinového signálu pro procesory
  • Nejvýhodnější SMD krystal s minimálními tolerancemi až do 200 MHz

  • Název produktu

    SMD Quartz Crystal

  • Pouzdro

    SMD Metal

  • Rozměry v mm

    6.0 x 3.6 x 10.5 mm

  • Rozsah frekvence

    6.00 - 200.00 MHz

  • DELIVERY FORM

    Tape and Reel (1.000 pcs per reel)

  • STORAGE TEMPERATURE

    -55°+125°C

  • INSULATION RESISTANCE

    >500 MΩ DC/100V ±10%

  • AGING

    ±3 ~ ±5 ppm per year standard
    (±1 or ±2 ppm available as option)

  • DRIVE LEVEL

    100 µW typical
    (0.01 mW ~ 1 mW possible on request)

  • SHUNT CAPACITANCE C0

    7 pF max.

  • WORKING TEMPERATURE RANGES

    0/+50°C ~ -40/+125°C

  • LOAD CAPACITANCE (CL)

    6 pF ~ 50 pF or Series

  • RESONACE RESISTANCE

    60 Ω Max. ~ 120 Ω Max.

  • FREQUENCY TOLERANCES AT 25°C

    ±5 ppm ~ ±50 ppm

  • FREQUENCY RANGES (SEPARATED)

    6.0 ~ 45.0 MHz AT-Fundamental
    30.0 ~ 100.0 MHz 3rd Overtone
    80.0 ~ 155.0 MHz 5thOvertone
    120.0 ~ 200.0 MHz 7th Overtone

  • NUMBER OF LEADS

    2 (standard)
    3 (optional)

      ±3 ppm ±5 ppm ±10 ppm ±20 ppm ±30 ppm ±50 ppm
    0/50 °C • • • • • •
    -10/60 °C • • • • • •
    0/70 °C • • • • •
    -20/70 °C • • • • •
    -40/85 °C • • • •
    -40/125 °C •
